Основные характеристики:
Наличие
в наличии
Технические характеристики:
длина
3650
высота
2930
ширина
3115 (с открытой дверью электрошкафа)
по оси Y, мм
500
по оси Z, мм
400
по оси Х, мм
350
Тип устройства
FANUC 0i MF Plus type 0 (HNC-848D - опция)
Электропитание
3 ф. АС380В, 50 Гц
Объем бака СОЖ, л
450
Охлаждение шпинделя
масляное
по наклонной оси, град.
от -30 до +120
по поворотной оси, град
полный оборот (360 град.)
Масса ориентировочная, кг
6000
Ширина Т-образных пазов, мм
12
Исполнение конуса шпинделя
BBT40 (ISO40 - опция)
Количество Т-образных пазов
4
рабочее давление в сети, бар
6-8
Количество управляемых осей
4+1 (5 с HNC-848D)
Смазка подшипников шпинделя
консистентная
Тип устанавливаемых оправок
BT40
при пустых соседних позициях
130
при занятых соседних позициях
80
Крутящий момент наклонной оси, Нм
200
Дополнительная память с Fanuc Data Server
2 ГБ
Крутящий момент поворотной оси, Нм
200
Способ передачи крутящего момента
прямой привод
Тормозной момент наклонной оси, Нм
900
Максимальная длина инструмента, мм
300
Тормозной момент поворотной оси, Нм
440
в крайнем нижнем положении шпинделя
100
в крайнем верхнем положении шпинделя
500
Максимальная скорость наклона, об/мин
27,8
Крутящий момент с ЧПУ Fanuc (пост/макс), Нм
52,5/105 (10000/12000 об.); 57,3/120 (15000 об.)
Максимальная скорость поворота, об/мин
20
Исполнение инструментального магазина
Бокового типа c рукой
Тип монитора для отображения информации
15", сенсорный (17'' с HNC-848D)
Мощность серводвигателей по осям X/Y/Z, кВт
1,8/1,8/2,5
Потребляемая электрическая мощность, кВА
30
Мощность шпинделя с ЧПУ Fanuc (пост/макс), кВт
11/16,5 (10000/12000 об.); 9/15 (15000 об.)
Объем памяти станка для хранения программ
2 Мб (5 Гб с HNC-848D)
Максимально допустимая нагрузка на стол, кг
70 (гориз.)/45 (накл.)
Крутящий момент с ЧПУ HNC (пост/макс), Нм (опция)
69,4/94,6 (10000/12000/15000 об.)
Максимальная частота вращения шпинделя, об/мин
10000 (12000/15000 - опция)
Количество инструментальных позиций в магазине
24 (32 - опция)
Мощность шпинделя с ЧПУ HNC (пост/макс), кВт (опция)
11/15 (10000/12000/15000 об.)
Точность позиционирования наклонной оси, угл. сек.
±23
Максимальный вес устанавливаемого инструмента, кг
8
Точность позиционирования поворотной оси, угл. сек.
±8
Максимальная величина рабочих подач по осям X, Y, Z, м/мин
10
Повторяемость позиционирования наклонной оси, угл. сек.
±4
Повторяемость позиционирования поворотной оси, угл. сек.
±3
Тип интерфейса для подключения съемных носителей памяти
USB/CF/PCMCIA (USB c HNC-848D)
Максимальная скорость холостых перемещений по осям X, Y, Z, м/мин
40/40/32
Точность позиционирования по осям X/Y/Z (JIS B6330, на всей длине хода), мм
±0.004
Повторяемость позиционирования по осям X/Y/Z (JIS B6330, на всей длине хода), мм
±0.003
Диаметр интегрированной наклонно-поворотной планшайбы с Т-обр. пазами, мм
170

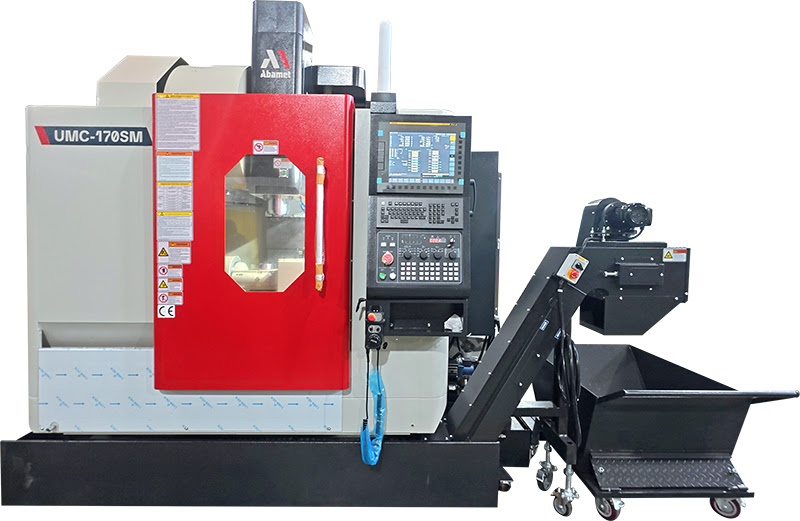

Пятиосевой фрезерный станок с ЧПУ по металлу UMC-170SM
