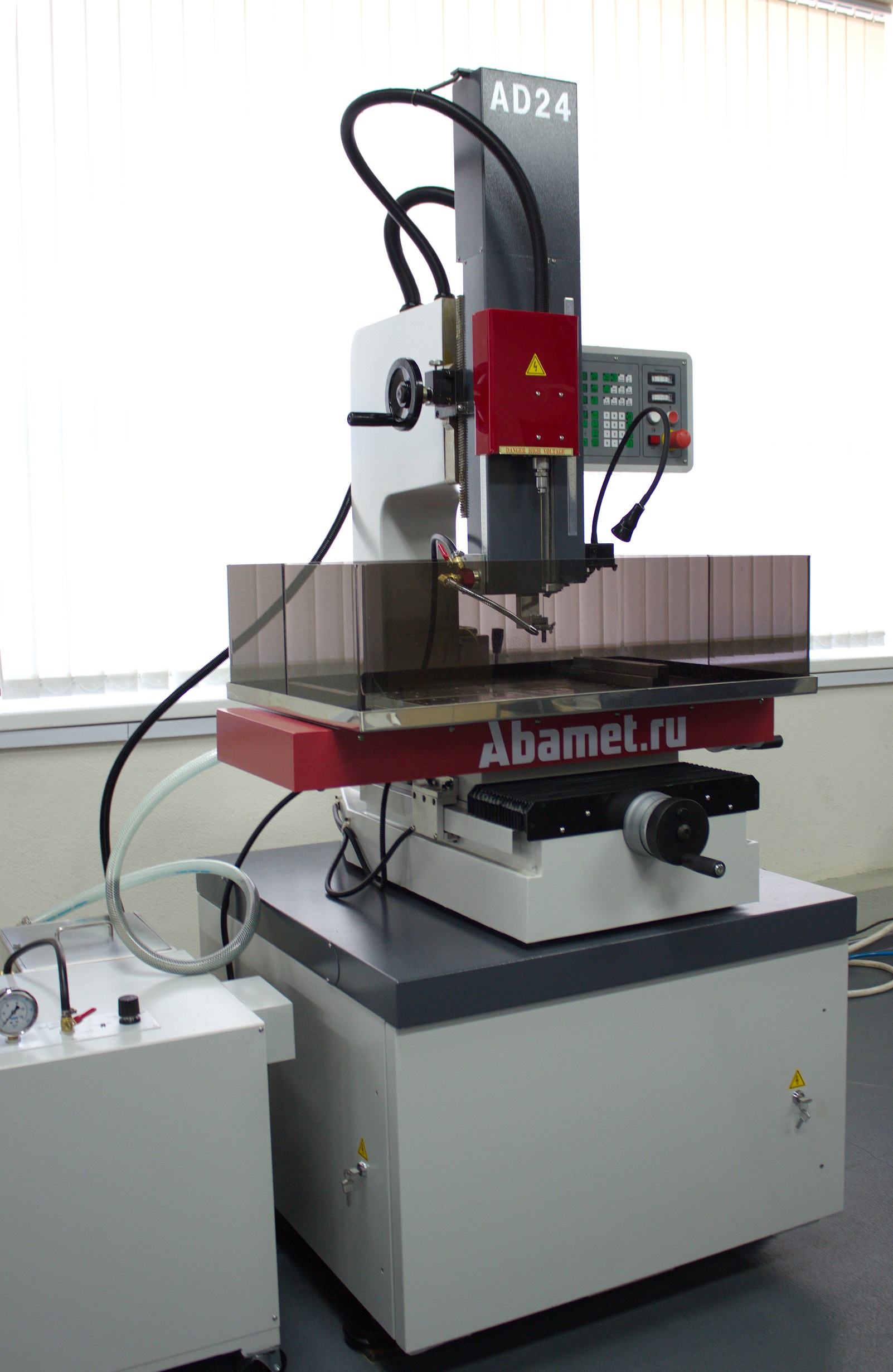

Металлообрабатывающий станок Abamet AD24 - расчет лизинга
Ежемесячный платеж
от 740 BYN
Полная стоимость
102 400 BYN
Срок лизинга
84 мес.
Аванс
71 700 BYN
Модель
AD24
Технические характеристики
Контроллер
Тип P Panel
Особенность
Управление по оси Z, с индикацией и заданием позиций, глубины обработки, износа электрода, текущего режима и параметров обработки
Интерполяция
линейная
Вес станка, кг
750
Привод осей XYZ
Сервопривода (Ruineng) со встроенными датчиками положения
Электропитание
380-400+/-10% В, 3-фазы 50/60Гц
Размеры бака, мм
960х500х750
Язык интерфейса
Английский, китайский
Импорт 2D моделей
Чертежи формата DXF, а также УП (NC) проволочно-вырезных станков, напрямую импортируются в программное обеспечение для редактирования и управления, а траектория обработки генерируется автоматически, обработка выполняется одним щелчком мыши.
Устройства ввода
Стандартная клавиатура и оптическая мышь, USB
Повторяемость, мм
0,005
Эксперная система
Для автоматического подбора параметров обработки необходимо внести данные о материале заготовки, диаметре электрода и требований к обработке. Параметры обработки отверстий могут быть отредактированы вручную и сохранены.
Система фильтрации
Один бмажный фильтр, 15 мкм
Материал электродов
латунь/медь/медь-вольфрам
Операционная система
Windows 7
Используемый диэлектрик
Мягкая очищенная (питьевая) вода
Размер рабочего стола, мм
450х260
Тип генератора импульсов
SD (HCD/SD50/Rl -опции)
Перемещения по осям X/ Y, мм
400х250 (ручное)
Подсчет машинного времени
Стандарт
Скорость сверления, мм/мин
до 50 (HCD 50A, зависит от материала заготовки, материала и диаметра электрода)
Использование подпрограмм
Стандарт
Скорость вращения шпинделя
Регулируемая, 1-2000 об/мин
Скорость перемещения по оси Z
Регулируемая
Формат управляющей программы
G/M коды
Максимальный ток генератора, А
25
Функция половинной координаты
Стандарт
Максимальный вес заготовки, кг
250
Перемещения электрода, ось W, мм
360 (серво)
Пульт дистанционного управления
Стандарт
Монитор для отражения информации
LCD 12”
Длина используемых электродов, мм
200/300/400
Полная подключаемая мощность, кВА
4 (6 - 50А)
Габаритные размеры станка ДxШxВ, мм
1200 x 1200 x 2200
Максимальная глубина сверления, мм
200
Износ электрода Ø1 мм, латунь/сталь, %
30-60 (зависит от приоритета обработки)
Максимальный расход воздуха, лит/мин
16
Скорость вращения электрода, об/минг
0-1500
Диаметры используемых электродов, мм
0,3-3,0 (опционально 0,15-6,0)
Функция предотвращения столкновения
Стандарт
Точность позиционирования по осям XY, мм
0,005
Перемещение шпиндельной головы, ось Z, мм
275 (ручное)
Необходимое давление сжатого воздуха, бар
4-8
Перевод из метрической в дюймовую систему
Стандарт
Система контроля проникновения электрода
Стандарт. Обеспечивает точный контроль глубины сверления, макс отклонение 2%. А также быстрое окончание обработки при выходе электрода
Разрешение измерительной системы осей XY, мм
0,001
Искровой зазор, на размер (электрода Ø1 мм), мм
0,1 (среднее значение)
Диапазон уровня проводимости диэлектрика, мS/см
10-100 (рекомендованный-40 мS/см)
Расстояние от направляющей до стола, мин/мах, мм
25–300
Объем стандартного резервуара диэлектрика, лит
120
Автоматическая сигнализация об износе электрода.
Электрод автоматически возвращается в верхнее предельное положение и останавливает обработку
Максимальная высота заготовки на рабочем столе , мм
300
Максимальное давление прокачки через электрод, МПа
4 (40 Бар)
Соотношение глубины сверления и диаметра электрода
1:300
База режимов обработки для различных пар материалов
Стандарт
Графическое отслеживание обработки в реальном времени
Информация о положении отверстия отображается на экране дисплея, а траектория обработки автоматически отслеживается и может быть отредактирована в любой момент время.
Минимальная шероховатость обработанной поверхности, мкм
Ra1,0 (поверхность без оксидного слоя, без микротрещин)
Функция сохранения параметров при отключении электропитания
Стандарт
Базирование по оси Z с автоматическим остановом после касания
Стандарт
Функция начала обработки с малого тока с плавным его нарастанием
Стандарт. Обеспечивает прямолинейный вход электрода при любой кривизне поверхности заготовки, а также отсутствие заусенец и прижогов на поверхности
Система поддержки уровня проводимости диэлектрической жидкости (воды)
Стандарт
Подготовка станка для работы с удаленным контролем и мониторингом состояния станка
Стандарт
Система ADC (auto depth control) - автоматического задания глубины обработки с учетом износа электрода
Стандарт
Автоматическая привязка и обнуление положения электрода по оси Z при последовательном сверлении
Стандарт
