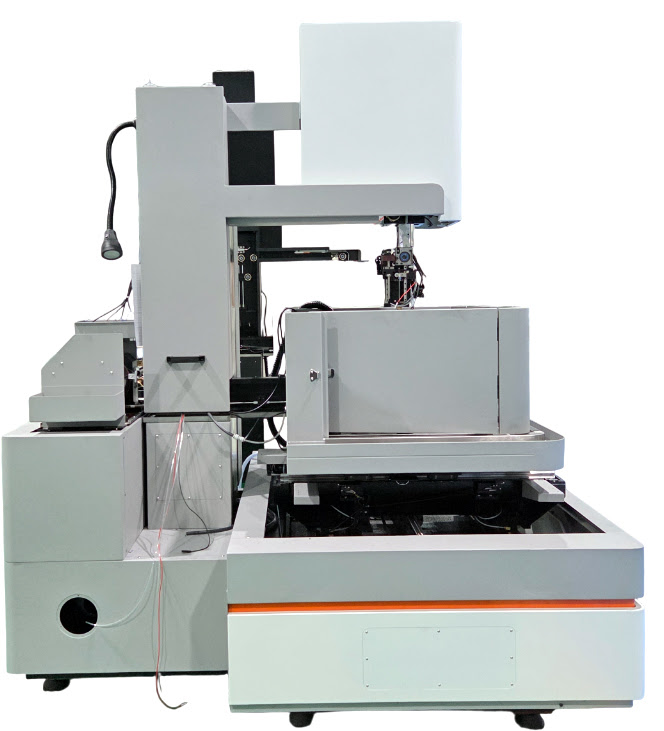

Прецизионный электроэрозионный проволочно-вырезной станок с молибденовой проволокой Abamet BQY630 - расчет лизинга
Ежемесячный платеж
от 1 170 BYN
Полная стоимость
161 000 BYN
Срок лизинга
84 мес.
Аванс
112 700 BYN
Состояние
новый
Модель
BQY630
Технические характеристики
Тип
ЧПУ управляемый, антиэлектролизный
Тип (2)
ЧПУ управляемый, антиэлектролизный
Жесткий диск
64 ГБ SSD
Интерполяция
линейная, круговая
Вес станка (кг)
3000
Жесткий диск (2)
64 ГБ SSD
Тип управления
BAOI, двух процессорная конфигурация DSP/X86, процессор Intel® Core™ i5. Интерактивный интерфейс с отслеживанием и предотвращением ошибок. Основные электрические компоненты производства Schneider, Panasonic. Используемые языки: русский, английский, китайский
Интерполяция (2)
линейная, круговая
Электропитание
3х380 В +\- 5% переменного тока/50 Гц
Вес станка (кг) (2)
3000
Тип управления (2)
BAOI, двух процессорная конфигурация DSP/X86, процессор Intel® Core™ i5. Интерактивный интерфейс с отслеживанием и предотвращением ошибок. Основные электрические компоненты производства Schneider, Panasonic. Используемые языки: русский, английский, китайский
Устройства ввода
Клавиатура, оптическая мышь
Повторяемость, мм
≤±0,003
Электропитание (2)
3х380 В +\- 5% переменного тока/50 Гц
U/V перемещение (мм)
80х80
X/Y/Z перемещение (мм)
630х500х270
Количество насосов
2

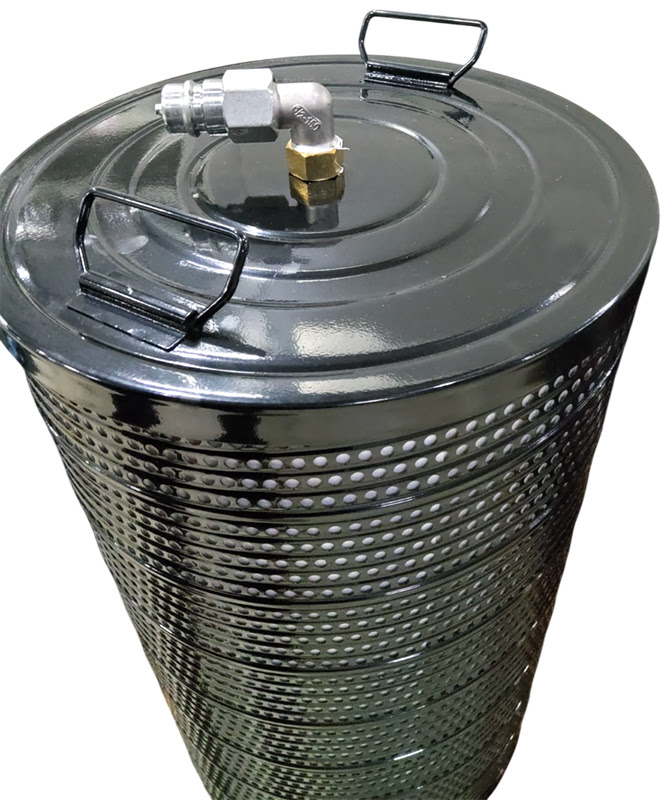

Система фильтрации
Предварительная фильтрация с использованием сетки и магнитного сепаратора, основная фильтрация с использованием двух фильтров ACFH42 (300x59x500мм) или ACF23D с БРС. Фильтрация 5-6 мкм. Рекомендуемый концентрат для приготовления рабочей жидкости - DIC-206 (многопроходная обработка)
Устройства ввода (2)
Клавиатура, оптическая мышь
Макс. рабочий ток (А)
10
Повторяемость, мм (2)
≤±0,003
U/V перемещение (мм) (2)
80х80
X/Y/Z перемещение (мм) (2)
630х500х270
Количество насосов (2)
2
Операционная система
Windows 10
Система фильтрации (2)
Предварительная фильтрация с использованием сетки и магнитного сепаратора, основная фильтрация с использованием двух фильтров ACFH42 (300x59x500мм) или ACF23D с БРС. Фильтрация 5-6 мкм. Рекомендуемый концентрат для приготовления рабочей жидкости - DIC-206 (многопроходная обработка)
Макс. рабочий ток (А) (2)
10
Объем резервуара (лит)
120 (чистовой и черновой бак)
Операционная система (2)
Windows 10
Объем резервуара (лит) (2)
120 (чистовой и черновой бак)
Относительная влажность, (%)
30-80
Количество управляемых осей
6, пять осей позиционирования XYUVZ и ось W - активный контроль натяжения проволоки. На всех осях используются серводвигатели.
Контроль натяжения проволоки
Серводвигатель оси W
Относительная влажность, (%) (2)
30-80
Количество управляемых осей (2)
6, пять осей позиционирования XYUVZ и ось W - активный контроль натяжения проволоки. На всех осях используются серводвигатели.
Максимальный вес заготовки (кг)
900
Контроль натяжения проволоки (2)
Серводвигатель оси W
Габаритный размер установки (мм)
2398x1938x2180
Минимальный шаг осевых подач (мм)
0,001
Скорость перемотки проволоки м/с
1-11,4 (серводвигатель)
Максимальная толщина резания (мм)
300 (345 мм при установке детали на балки основания стола)
Максимальный вес заготовки (кг) (2)
900
Монитор для отражения информации
LCD 21,5”
Общая потребляемая мощность (кВт)
1,8
Габаритный размер установки (мм) (2)
2398x1938x2180
Максимальный размер заготовки (мм)
1140х730х300
Минимальный шаг осевых подач (мм) (2)
0,001
Объем памяти для хранения программ
4ГБ
Скорость перемотки проволоки м/с (2)
1-11,4 (серводвигатель)
Используемый диаметр проволоки (мм)
0,1-0,2 (0,18-стандарт)
Максимальная толщина резания (мм) (2)
300 (345 мм при установке детали на балки основания стола)
Монитор для отражения информации (2)
LCD 21,5”
Общая потребляемая мощность (кВт) (2)
1,8
Макс. длина проволоки на барабане (м)
350
Максимальный размер заготовки (мм) (2)
1140х730х300
Объем памяти для хранения программ (2)
4ГБ
Используемый диаметр проволоки (мм) (2)
0,1-0,2 (0,18-стандарт)
Макс. длина проволоки на барабане (м) (2)
350
Максимальная скорость резания (мм2/мин)
280-300
Допуск на точность позиционирования, мм
≤±0,005
Максимальная скорость резания (мм2/мин) (2)
280-300
Макс. угол наклона проволоки (град/высота)
+/- 20/100
Допуск на точность позиционирования, мм (2)
≤±0,005
Управление барабаном перемотки проволоки
Сервопривод
Скорость движения воздуха в помещении, м /с
максимально 0,5
Макс. угол наклона проволоки (град/высота) (2)
+/- 20/100

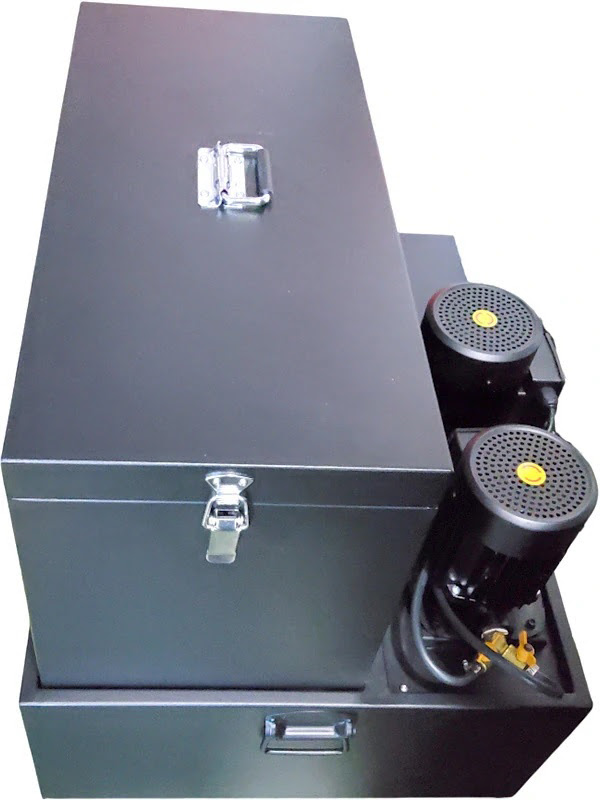

Габаритный размер бака рабочей жидкости (мм)
800x630x750 (бак на колесиках)
Управление барабаном перемотки проволоки (2)
Сервопривод
Достижимая шероховатость поверхности (Ra мкм)
менее 0,5
Скорость движения воздуха в помещении, м /с (2)
максимально 0,5
Макс. обрабатываемый угол конуса (град/высота)
+/-15/150 (технологические ограничения из-за высокой жесткости проволоки)
Габаритный размер бака рабочей жидкости (мм) (2)
800x630x750 (бак на колесиках)
Достижимая шероховатость поверхности (Ra мкм) (2)
менее 0,5
Макс. обрабатываемый угол конуса (град/высота) (2)
+/-15/150 (технологические ограничения из-за высокой жесткости проволоки)
Тип интерфейса для подключения съемных носителей
USB
Интерфейс для подключения станка в локальную сеть
Fast Ethernet 10/100
Тип интерфейса для подключения съемных носителей (2)
USB
Интерфейс для подключения станка в локальную сеть (2)
Fast Ethernet 10/100
Износ проволоки: при обработке 500000 мм2 стали Н=40 мм, (мм)
0,01
Рекомендованные значения для допустимой вибрации пола
40 дБ, максимальная амплитуда 5 мкм при 10 до 20 Гц. Специального фундамента не требуется, достаточно 150-200 мм промышленного армированного бетонного пола. Наклон пола должен быть в пределах 6/1000
Достижимая точность угловой обработки: Н=40 мм, 5 град (мм)
≤±0,01
Износ проволоки: при обработке 500000 мм2 стали Н=40 мм, (мм) (2)
0,01
Максимальная скорость рабочих перемещений осей XY (м/мин)
1,2

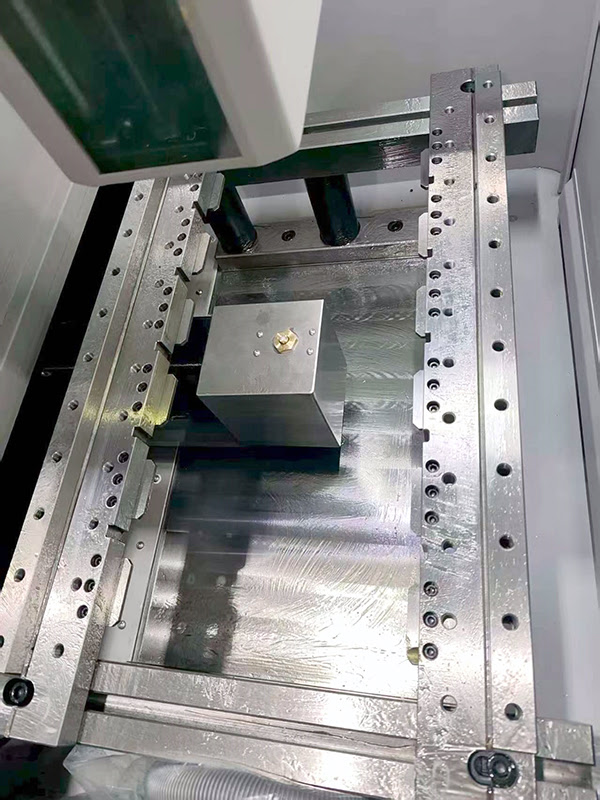

Размер рабочего стола (мм) , резьба под винты крепления М10
935х645
Рекомендованные значения для допустимой вибрации пола (2)
40 дБ, максимальная амплитуда 5 мкм при 10 до 20 Гц. Специального фундамента не требуется, достаточно 150-200 мм промышленного армированного бетонного пола. Наклон пола должен быть в пределах 6/1000
Достижимая точность угловой обработки: Н=40 мм, 5 град (мм) (2)
≤±0,01
Максимальная скорость рабочих перемещений осей XY (м/мин) (2)
1,2
Размер рабочего стола (мм) , резьба под винты крепления М10 (2)
935х645
Достижимая точность обработки :сталь, Н=40 мм, шестигранник 20 мм, (мм)
≤±0,003 (4 прохода, температура в помещении 20+/-3 град.)
Оптимальная скорость резания при многопроходной обработке (мм2/час)
9000-11000
Температурный диапазон для функционирования оборудования, (град. С)
5-40
Достижимая точность обработки :сталь, Н=40 мм, шестигранник 20 мм, (мм) (2)
≤±0,003 (4 прохода, температура в помещении 20+/-3 град.)
Температурный диапазон для обеспечения заявленной точности (град. С)
20+/-3,0
Оптимальная скорость резания при многопроходной обработке (мм2/час) (2)
9000-11000
Температурный диапазон для функционирования оборудования, (град. С) (2)
5-40
Температурный диапазон для обеспечения заявленной точности (град. С) (2)
20+/-3,0
