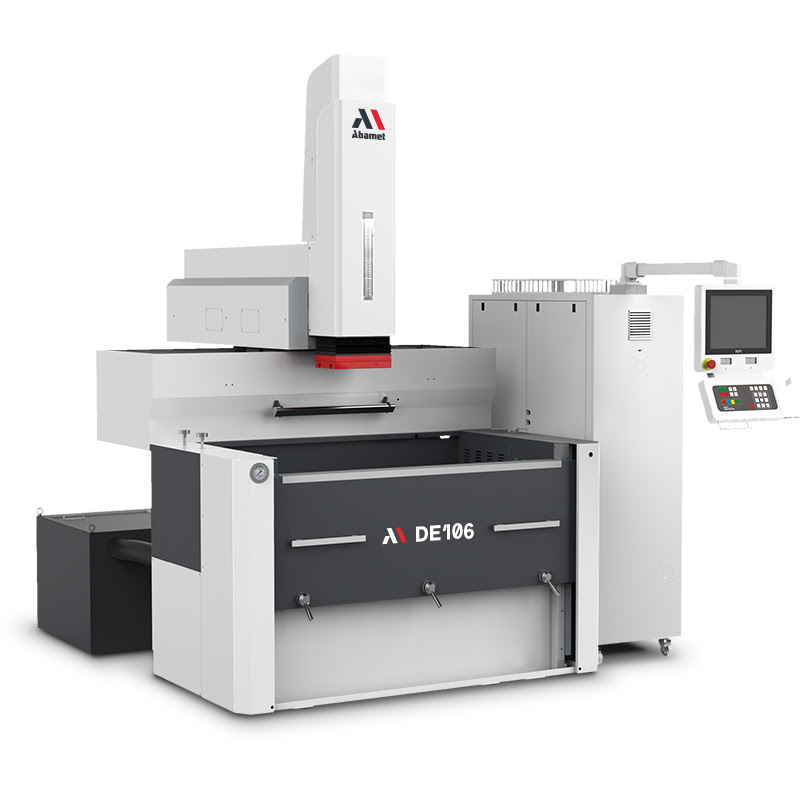

Электроэрозионный прошивной станок Abamet.ru c ЧПУ DE106 - расчет лизинга
Ежемесячный платеж
от 1 710 BYN
Полная стоимость
235 400 BYN
Срок лизинга
84 мес.
Аванс
164 800 BYN
Модель
c ЧПУ DE106
Технические характеристики
Тип
ЧПУ управляемый, на базе силовых транзисторов
Интерполяция
линейная, круговая (спиральная, с использованием оси "С")
Электропитание
3х400 В +\- 10% переменного тока, 50 Гц
Жесткий диск, ГБ
64, SSD
Устройства ввода
Клавиатура (виртуальная), тачскрин
Повторяемость, мм
≤±0,003
Макс. рабочий ток, А
50 (100 опция)
Макс. рабочий ток (А)
50 (100А-опция)
Операционная система
Windows 7
Объем резервуара (лит)
1400
Влажность в помещении, %
30÷80
Количество фильтров, шт.
2 (фильтр 230x46x400 мм)
Размер рабочей ванны, мм
1800х1100х600
Перемещения по осям XYZ, мм
1000х600х400
Команды позиционирования
Абсолютные/относительные
Рекомендуемый диэлектрик
Advacut E2/D2, Blasospark GT 250(Blaser), IonoPlus(Oel-Held)
Размеры рабочего стола, мм
1250х800
Количество управляемых осей
3 (4 опционально), серводвигатели
Габаритные размеры станка, мм
2200x2800x2940
Материал электрода (стандарт)
Медь, графит, вольфрамо-медный сплав (эльконайт)
Вес станка, ориентировочно, кг
5500
Минимальный износ электрода, %
0,1
Команды управляющей программы
Стандартные ISO коды
Наилучшая шероховатость, Ra, мкм
0,2 (с использованием универсальной качественной диэлектрической жидкости без порошка)
Минимальный шаг осевых подач (мм)
0,001
Тип пользовательского интерфейса
Графический многоязычный ( в том числе английский и русский)
Cкорость перемещений осей XYZ (м/мин)
0,1-10 (для каждого типа-размера установлено ограничение максимальной скорости для удобного и безопасного использования)
Габаритные размеры электрошкафа, мм
1125x536x1845
Обрабатываемые материалы (стандарт)
Сталь (конструкционная, инструментальная, нержавеющая), твердый сплав, сплавы алюминия и меди
Степень фильтрации диэлектрика, мкм
5
Максимальный уровень диэлектрика, мм
450 (ручная установка уровня)
Габаритные размеры установки (ДхШхВ), мм
2800x3060x2960
Допуск на точность позиционирования, мм
≤±0,005 (на всей дистанции рабочего хода)
Тип монитора для отображения информации
Цветная сенсорная графическая панель 15” LED
Скорость движения воздуха в помещении, м /с
максимально 0,5
Максимальный вес обрабатываемой детали, кг
4000
Габаритные размеры диэлектрического бака, мм
2200x1200x610
Максимальный вес электрода (на плите с Т пазами)
80
Полная подключаемая электрическая мощность, кВА
13 (22)
Расстояние от стола до торца шпинделя мин-макс, мм
500-900 (без установки патрона крепления и оси С)
Тип интерфейса для подключения съемных носителей
USB/LAN
Макс скорость отвода электрода (релаксаций) оси Z , м/мин
10 (система высокоскороскоростных релаксаций)
Рекомендованные значения для допустимой вибрации пола
максимальная амплитуда 5 мкм при 10 до 20 Гц
Объем диэлектрической жидкости при первичной заправке, л
1450
Требования к сжатому воздуху, при установке опций С оси и ATC, бар
5,5-7,5, расход 45 лит/мин
Максимальный вес электрода (на шпинделе/в патроне оси "С"/АТС), кг
50/10/5 (Ось С/Вращение/ATC - опции)
Температурный диапазон для функционирования оборудования, град. С
20+/-15,0
Оптимальная температура для функционирования оборудования, град. С
20+/-3,0
Максимальная скорость съема (Графит-сталь, с принудительной промывкой), мм3/мин
500 (750)
Комплектация
Референсные сферы, 2 шт. -
True
LED освещение рабочей зоны -
True
Экспортная морская упаковка -
True
Пульт дистанционного управления -
True
Ручная лифтовая дверь рабочей ванны -
True
Инструкция по эксплуатации в электронном виде -
True
Автоматическая централизованная система смазки -
True
Магнитная плита 400х200 мм с низким магнитным полем -
True
Линейные направляющие и ШВП производства HIWIN (КНР) -
True
Серводвигатели и привода Panasonic на оси XY - 0,75 кВт, Z -1,5 кВт -
True
Генератор рабочих импульсов на базе силовых транзисторов, 50А -
True
Индикация состояния станка (cветодиодное, 3 цвета, на крышке оси Z) -
True
Диэлектрический агрегат с системой фильтрации, насосами прокачки, циркуляции и наполнения рабочей ванны -
True
Ручной регулируемый патрон зажима электродов (патрон крепления EROWA или 3R -опции) с трехкулачковым патроном -
True
Сервисный пакет, который включает: комплект монтажного инструмента (отвертки, ключи), комплект крепежной оснастки (прихваты, винты, упоры), комплект принадлежностей для организации прокачки (магнитные держатели и гибкие патрубки), фильтры очитски диэлектрика, опоры станка -
True
