Электроэрозионный прошивной станок c ЧПУ DA45L - расчет лизинга
Ежемесячный платеж
от 1 450 BYN
Полная стоимость
199 200 BYN
Срок лизинга
84 мес.
Аванс
139 400 BYN
Модель

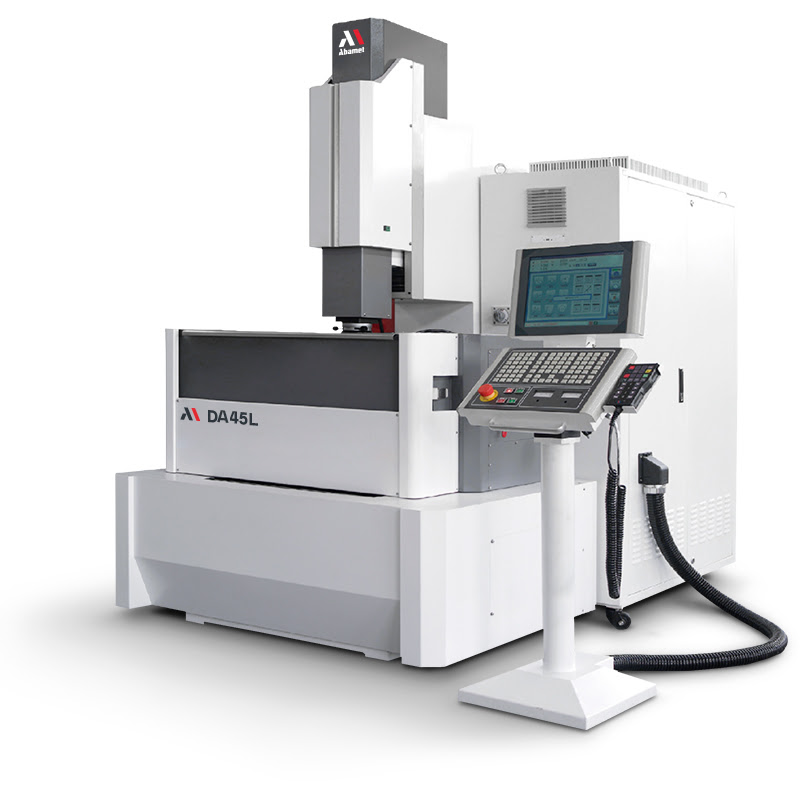

Электроэрозионный прошивной станок c ЧПУ DA45L
Технические характеристики
Тип
64 битная, мультипроцессорная на базе промышленного персонального компьютера (IPC)
Интерполяция
линейная, круговая (спиральная, с использованием оси "С")
Электропитание
3х400 В +\- 10% переменного тока, 50 Гц
Жесткий диск, ГБ
64 SSD
Устройства ввода
Клавиатура, тачскрин
Повторяемость, мм
≤±0,002
Макс. рабочий ток, А
50 (100 опция)
Макс. рабочий ток (А)
50 (100А-опция)
Операционная система
Windows 7
Объем резервуара (лит)
450
Влажность в помещении, %
30÷80
Количество фильтров, шт.
1
Размер рабочей ванны, мм
900х620х360
Перемещения по осям XYZ, мм
450х300х300
Команды позиционирования
Абсолютные/относительные
Рекомендуемый диэлектрик
Advacut E2/D2, Blasospark GT 250(Blaser), IonoPlus(Oel-Held)
Размеры рабочего стола, мм
600х400 (гранитный, с тремя Т12 мм пазами)
Количество управляемых осей
3 (4 опционально), линейный и серводвигатели
Габаритные размеры станка, мм
1430х1430х2500
Материал электрода (стандарт)
Медь, графит, вольфрамо-медный сплав (эльконайт)
Вес станка, ориентировочно, кг
2500
Минимальный износ электрода, %
0,1
Команды управляющей программы
Стандартные ISO коды
Наилучшая шероховатость, Ra, мкм
0,12
Минимальный шаг осевых подач (мм)
0,001
Тип пользовательского интерфейса
Графический многоязычный ( в том числе английский и русский)
Cкорость перемещений осей XYZ (м/мин)
0,1-10 (для каждого типа-размера установлено ограничение максимальной скорости для удобного и безопасного использования)
Габаритные размеры электрошкафа, мм
1635х536х1844
Обрабатываемые материалы (стандарт)
Сталь (конструкционная, инструментальная, нержавеющая), твердый сплав, сплавы алюминия и меди
Степень фильтрации диэлектрика, мкм
5
Точность, достигаемая на детали, мкм
+/-0,003
Максимальный уровень диэлектрика, мм
240 (ручная установка уровня)
Габаритные размеры установки (ДхШхВ), мм
1900x2150x2500
Допуск на точность позиционирования, мм
≤±0,004 (на всей дистанции рабочего хода)
Тип монитора для отображения информации
Цветная сенсорная графическая панель 18,5” LED
Скорость движения воздуха в помещении, м /с
максимально 0,5
Максимальный вес обрабатываемой детали, кг
800
Габаритные размеры диэлектрического бака, мм
1230х1115х1121
Максимальный вес электрода (на плите с Т пазами)
50
Полная подключаемая электрическая мощность, кВА
13 (22)
Расстояние от стола до торца шпинделя мин-макс, мм
290-590 (с опцией оси "С" EROWA: 90-390)
Тип интерфейса для подключения съемных носителей
USB/LAN
Макс скорость отвода электрода (релаксаций) оси Z , м/мин
15
Рекомендованные значения для допустимой вибрации пола
максимальная амплитуда 5 мкм при 10 до 20 Гц
Объем диэлектрической жидкости при первичной заправке, л
470
Требования к сжатому воздуху, при установке опций С оси и ATC, бар
5,0-6,5 (макс. расход 100 л/мин)
Максимальный вес электрода (на шпинделе/в патроне оси "С"/АТС), кг
50/10/5 (Ось С и ATC опции)
Температурный диапазон для функционирования оборудования, град. С
20+/-15,0
Оптимальная температура для функционирования оборудования, град. С
20+/-3,0
Максимальная скорость съема (Графит-сталь, с принудительной промывкой), мм3/мин
500 (750)
Комплектация
Референсные сферы, 2 шт. -
True
LED освещение рабочей зоны -
True
Экспортная морская упаковка -
True
Пульт дистанционного управления -
True
Ручная лифтовая дверь рабочей ванны -
True
Инструкция по эксплуатации в электронном виде -
True
Автоматическая централизованная система смазки -
True
Магнитная плита 400х200 мм с низким магнитным полем -
True
Линейные направляющие и ШВП производства HIWIN (Тайвань) -
True
Серводвигатели и привода Panasonic на оси XY - 0,75 кВт, Z -1,5 кВт -
True
Система охлаждения шпиндельного узла с теплообменником -
True
Генератор рабочих импульсов на базе силовых транзисторов, 50А -
True
Индикация состояния станка (cветодиодное, 3 цвета, на крышке оси Z) -
True
Насос увеличенной мощности для быстрого наполнения рабочей ванны -
True
Диэлектрический агрегат с системой фильтрации, насосами прокачки, циркуляции и наполнения рабочей ванны -
True
Ручной регулируемый патрон зажима электродов (патрон крепления EROWA или 3R -опции) с трехкулачковым патроном -
True
Сервисный пакет, который включает: комплект монтажного инструмента (отвертки, ключи), комплект крепежной оснастки (прихваты, винты, упоры), комплект принадлежностей для организации прокачки (магнитные держатели и гибкие патрубки), фильтры очитски диэлектрика, опоры станка -
True
Интегрированный компрессорный агрегат охлаждения (номинальная мощность охлаждения 5,2 кВт, хладогент R407), поддерживает стабильность температуры диэлектрической жидкости ±1 °C (соответствует ISO 14159). Двухконтурная система температурной синхронизации станины станка и шпинделя оси Z -
True
