Электроэрозионный проволочно-вырезной станок с латунной проволокой BS43T - расчет лизинга
Ежемесячный платеж
от 1 930 BYN
Полная стоимость
266 400 BYN
Срок лизинга
84 мес.
Аванс
186 500 BYN
Модель

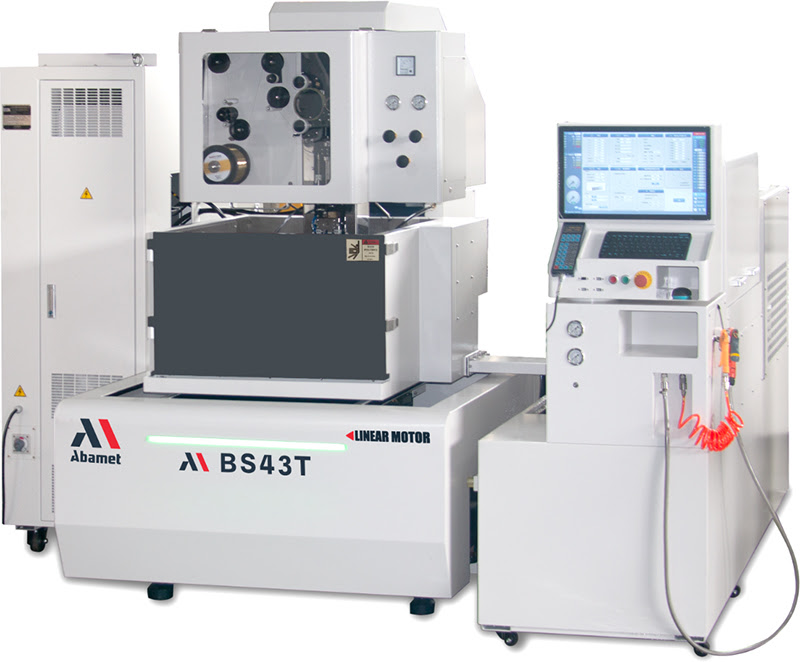

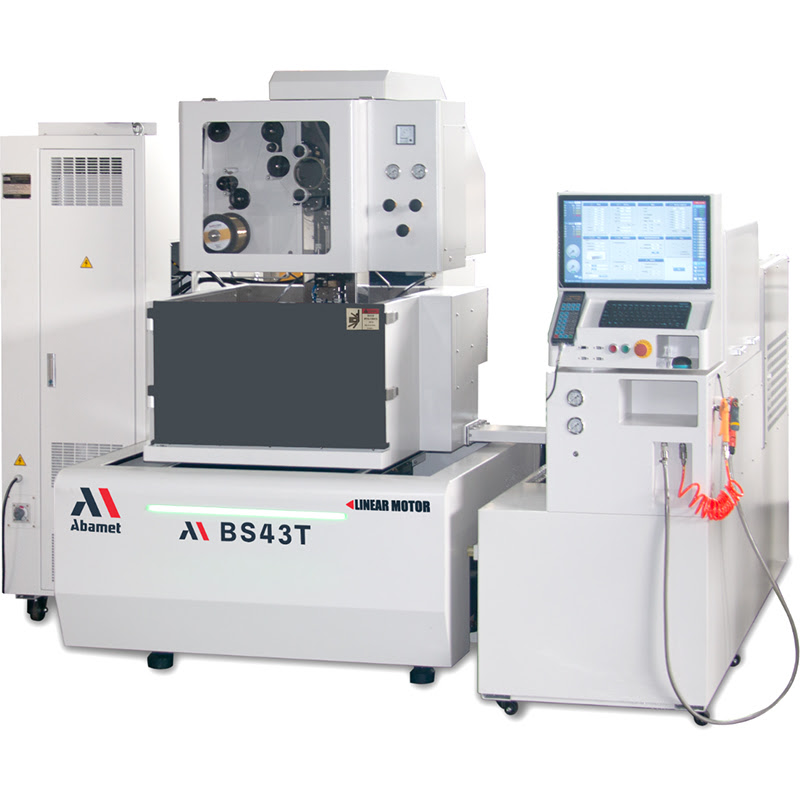

Электроэрозионный проволочно-вырезной станок с латунной проволокой BS43T
Технические характеристики
Тип
Антиэлектролизный, цифровое управление
Интерполяция
линейная, круговая
Электропитание
3 фазы AC380В +/- 10% 50 Гц /30A
Язык интерфейса
Русский, английский, китайский
Устройства ввода
стандартная клавиатура и мышь, RJ45, USB, Ethernet
Жесткий диск (SSD), Гб
256
Операционная система
Windows 10
Макс. вводимая команда
+ / - 9999.9999
Влажность в помещении, %
30-80
Кол-во управляемых осей
5 (7 -опция)
Количество фильтров, шт.
2
Максимальный рабочий ток
15А
Перемещения по осям UV , мм
80x80
Перемещения по осям XYZ, мм
400х300х220
Используемые типы катушек
P3R, P5, Р10, K100, К125
Размеры рабочего стола, мм
630х480
Тип направляющих проволоки
алмазные фильеры (верхняя и нижняя), которые обеспечивает контроль положения проволоки со всех сторон. Для каждого диаметра проволоки свой комплект (0,15; 0,2; 0,25; 0,3 мм)
Дискретность перемещения, мм
0,001 (0,0001 опция)
Уровень вибрации, не более, дБ
40
Достижимая точность на детали, мкм
+/-0,004**
Максимальные размеры заготовки, мм
780x650x210 (190 мм с погружением)
Монитор для отображения информации
21,5" цветной сенсорный LCD монитор
Степень фильтрации диэлектрика, мкм
3-5
Габаритные размеры станка (ДхШхВ), мм
1400х2235х2090
Разрешение измерительной системы, мм
0,001 (0,0001 опция)
Кол-во осей одновременного управления
4
Объем памяти для хранения программ, Гб
16
Габаритные размеры установки (ДхШхВ), мм
2860х2235х2090
Вес станка без диэлектрика, ориентир., кг
2500
Точность позиционирования по осям X, Y, мм
+/-0,002
Максимальный вес катушки с проволокой, кг
10
Объем баллона для ионообменной смолы, лит
14
Объем бака диэлектрического агрегата, лит
850
Скорость движения воздуха в помещении, м /с
0,5
Рабочее давление сжатого воздуха в сети, бар
6-7
Допустимая величина закручивания проволоки, %
не более 10 (Ø0,2-0,3)
Максимальный вес обрабатываемой заготовки, кг
400
Диапазон регулирования натяжением проволоки, Н
3-24
Минимальный диаметр заправочного отверстия, мм
0,5
Полная подключаемая электрическая мощность, кВА
13
Электронная компенсация люфтов и шаговой ошибки
Стандарт
Активная потребляемая электрическая мощность, кВт
9,0
Максимальный рабочий расход сжатого воздуха , л/мин
60
Наилучшая достижимая шероховатость поверхности Ra, мкм
0,45** (4 прохода)
Рекомендованные значения для допустимой вибрации пола,
макс. амплитудой 2 мкм или меньше при 10-20 Гц
Тип интерфейса для подключения съемных носителей памяти
USB
Диапазон регулирования скорости перемотки проволоки, м/мин
1,0-18
Максимальная скорость холостых перемещений по осям XYZ, мм/мин
1500
Поддержание требуемой температуры диэлектрической жидкости
автоматическое
Оптимальная температура для гарантированной точности, град. С
20+/-1,0
Количество отверстий в рабочем столе для крепления деталей, шт
42М8
Температурный диапазон для функционирования оборудования, град. С
20+/-15
Оптимальная температура для функционирования оборудования, град. С
20+/-5,0
Поддержание установленного уровня проводимости диэлектрической жидкости
автоматическое
Используемый диаметр проволоки (автоматическая заправка и перезаправка), мм
0,15; 0,2; 0,25; 0,3
Поддержание установленного уровня диэлектрической жидкости в рабочей ванне
автоматическое
Максимальная скорость при однопроходной обработке (проволока Ø0.25 мм Topas), мм2/мин
250
Макс. угол прецизионного конического реза/высота (с широкими соплами промывки), град/мм
+/-15/80
Допуск на точность позиционирования (ISO230-2) в двух направлениях по осям XYUV во всем диапазоне перемещения, мм
0,005
Максимальная скорость первого реза при многопроходной обработке (латунная проволока Ø0,25 мм - сталь H=50 мм), мм2/мин
160
Комплектация
LED освещение рабочей зоны
True
Экспортная морская упаковка
True
Прямой привод с ШВП на осях UVZ
True
Функция компенсации износа проволоки
True
Самоочищающееся уплотнение рабочей ванны
True
Контейнер для сбора отработанной проволоки
True
Пульт дистанционного управления с монитором
True
Светодиодная линейная индикация состояния станка
True
Линейные направляющие качения THK прецизионного класса
True
Сервомоторы со встроенными датчиками обратной связи на осях UVZ
True
Водяной и воздушный пистолеты для обдува и очистки детали и рабочей зоны
True
Ручная централизованная система смазки (консистентная Mobil Lux EPO или аналог)
True
ПО, включая постпроцессор, для работы с 2D моделями (DXF), установка на станок или ПК
True
Специальная функция контроля соударенья при движении по оси Z, защиты от поломок
True
Комплект технической документации на английском и русском языках, на USB-флеш карте
True
USB-флеш карта с машинными параметрами для восстановления ПО станка и c настройками приводов
True
Соответствие продукции стандартам безопасности для человека, имущества и окружающей среды
True
Компрессорный агрегат охлаждения и термостабилизации диэлектрика, мощность охлаждения 5,2 кВт, R22
True
Автоматические и полуавтоматические циклы привязки и измерения, включая поиск угла разворота детали
True
Рабочая ванна из нержавеющей стали с распашной дверью (блокировка открытия двери с наполненой ванной - опция)
True
Линейные привода плоского типа на осях XY с линейными оптическими датчиками обратной связи, сервопривода Panasonic
True
Рабочий стол из высококачественной термообработанной нержавеющей стали с керамической изоляцией от основания
True
Сервисный пакет, который включает: комплект монтажного инструмента (отвертки, ключи), комплект крепежных нормалей
True
Встроенная технологическая база данных для обработки различных материалов с автоматическим выбором настроек обработки
True
Система адаптивного управления скоростью резания, которая включает модуль для контроля прохождения острых углов и малых радиусов
True
Насос высокого давления с частотным управлением (регулируемое давление промывки межэлектродного зазора в зависимости от условий обработки)
True
Система автоматической заправки и перезаправки проволоки. Подготовка проволоки к заправке, система сбора отрезанной проволоки, датчик прогиба проволоки
True
Устройство для выставления вертикальности проволоки и поиска угловых параметров для конусной обработки (по касанию, - прибор с системой сравнения опция AADS )
True
Комплект материалов для работы с проволокой Ø0.25 (алмазные направляющие, верхняя и нижняя, токоподводные щетки 2 шт., сопла промывки 4,6,10 мм, необходимого количества фильтров, проволока 5 кг., заправка деионизационной смолой ,10 лит)
True
Диэлектрический агрегат с системой фильтрации и системой автоматического контроля и поддержания уровня проводимости жидкости, включая насос высокого давления, циркуляционный насос, насос фильтрации и наполнения рабочей ванны
True
