Электроэрозионный проволочно-вырезной станок с латунной проволокой BS64T - расчет лизинга
Ежемесячный платеж
от 2 180 BYN
Полная стоимость
301 000 BYN
Срок лизинга
84 мес.
Аванс
210 700 BYN
Модель

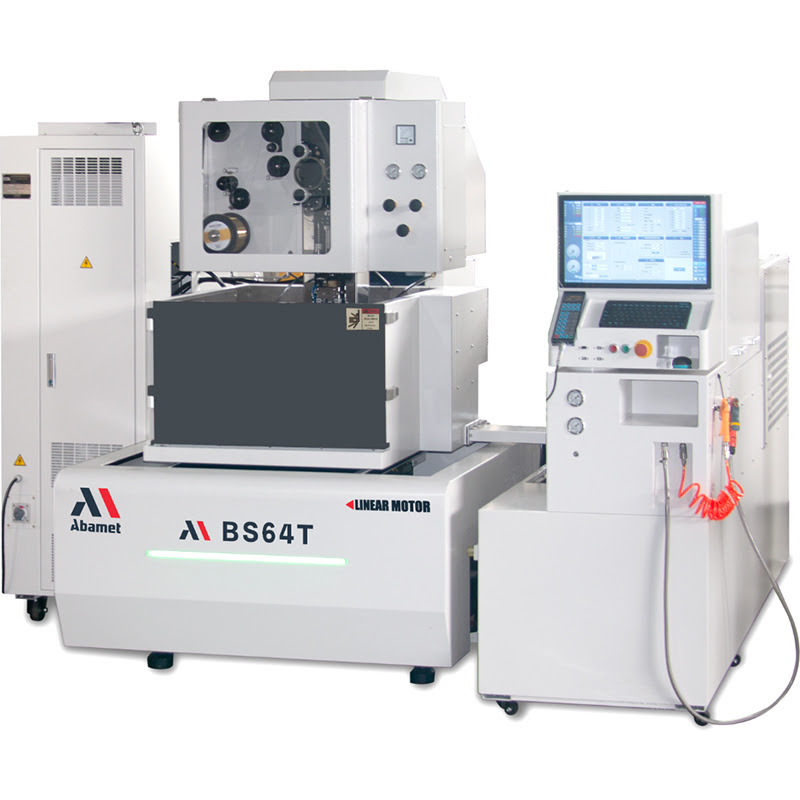

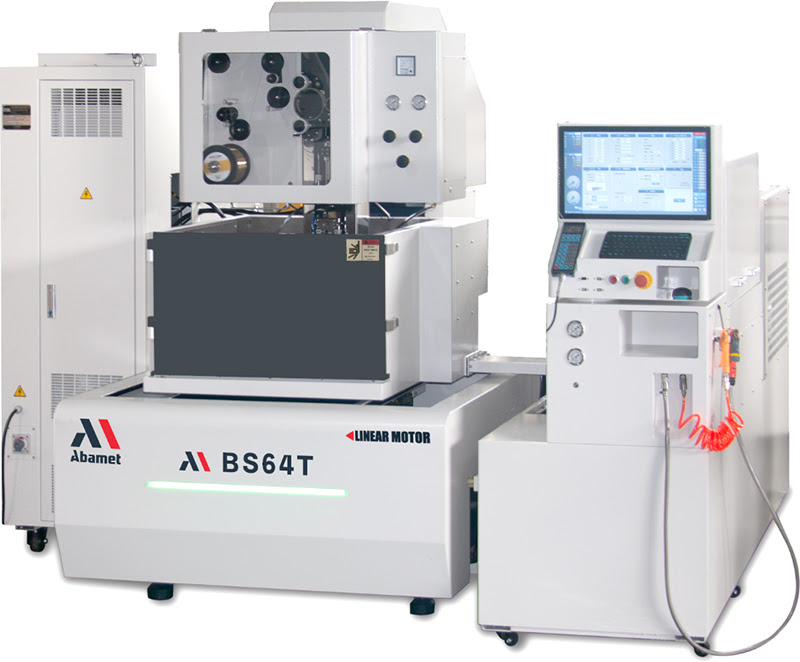

Электроэрозионный проволочно-вырезной станок с латунной проволокой BS64T
Технические характеристики
Тип
Антиэлектролизный, цифровое управление
Интерполяция
линейная, круговая
Электропитание
3 фазы AC380В +/- 10% 50 Гц /30A
Язык интерфейса
Русский, английский, китайский
Устройства ввода
стандартная клавиатура и мышь, RJ45, USB, Ethernet
Жесткий диск (SSD), Гб
256
Операционная система
Windows 10
Макс. вводимая команда
+ / - 9999.9999
Влажность в помещении, %
30-80
Кол-во управляемых осей
5 (7 -опция)
Количество фильтров, шт.
3
Максимальный рабочий ток
15А
Перемещения по осям UV , мм
100x100
Перемещения по осям XYZ, мм
600х400х350
Используемые типы катушек
P3R, P5, Р10, K100, К125
Размеры рабочего стола, мм
864х574
Тип направляющих проволоки
алмазные фильеры (верхняя и нижняя), которые обеспечивает контроль положения проволоки со всех сторон. Для каждого диаметра проволоки свой комплект (0,15; 0,2; 0,25; 0,3 мм)
Дискретность перемещения, мм
0,001(0,0001 опция)
Уровень вибрации, не более, дБ
40
Достижимая точность на детали, мкм
+/-0,004**
Максимальные размеры заготовки, мм
1000x800x340
Монитор для отображения информации
21,5" цветной сенсорный LCD монитор
Степень фильтрации диэлектрика, мкм
3-5
Габаритные размеры станка (ДхШхВ), мм
1580х2100х2350
Макс. угол наклона проволоки, град/мм
+/-30/50 ( с использованем мягкой проволоки с покрытием, широких сопел промывки и заправки)
Разрешение измерительной системы, мм
0,001(0,0001 опция)
Кол-во осей одновременного управления
4
Объем памяти для хранения программ, Гб
16
Габаритные размеры установки (ДхШхВ), мм
3200x2300x2350
Вес станка без диэлектрика, ориентир., кг
3200
Точность позиционирования по осям X, Y, мм
+/-0,002
Максимальный вес катушки с проволокой, кг
10
Объем баллона для ионообменной смолы, лит
14
Объем бака диэлектрического агрегата, лит
1100
Скорость движения воздуха в помещении, м /с
0,5
Рабочее давление сжатого воздуха в сети, бар
6-7
Допустимая величина закручивания проволоки, %
не более 10 (Ø0,2-0,3)
Максимальный вес обрабатываемой заготовки, кг
600
Диапазон регулирования натяжением проволоки, Н
3-24
Минимальный диаметр заправочного отверстия, мм
0,5
Полная подключаемая электрическая мощность, кВА
13
Электронная компенсация люфтов и шаговой ошибки
Стандарт
Активная потребляемая электрическая мощность, кВт
9
Максимальный рабочий расход сжатого воздуха , л/мин
60
Наилучшая достижимая шероховатость поверхности Ra, мкм
0,45** (4 прохода)
Рекомендованные значения для допустимой вибрации пола,
макс. амплитудой 2 мкм или меньше при 10-20 Гц
Тип интерфейса для подключения съемных носителей памяти
USB
Диапазон регулирования скорости перемотки проволоки, м/мин
1,0-18
Максимальная скорость холостых перемещений по осям XYZ, мм/мин
1500
Поддержание требуемой температуры диэлектрической жидкости
автоматическое
Оптимальная температура для гарантированной точности, град. С
20+/-1,0
Количество отверстий в рабочем столе для крепления деталей, шт
52 М8
Температурный диапазон для функционирования оборудования, град. С
20+/-15
Оптимальная температура для функционирования оборудования, град. С
20+/-5,0
Поддержание установленного уровня проводимости диэлектрической жидкости
автоматическое
Используемый диаметр проволоки (автоматическая заправка и перезаправка), мм
0,15; 0,2; 0,25; 0,3
Поддержание установленного уровня диэлектрической жидкости в рабочей ванне
автоматическое
Максимальная скорость при однопроходной обработке (проволока Ø0.25 мм Topas), мм2/мин
250
Макс. угол прецизионного конического реза/высота (с широкими соплами промывки), град/мм
+/-15/100
Допуск на точность позиционирования (ISO230-2) в двух направлениях по осям XYUV во всем диапазоне перемещения, мм
0,005
Максимальная скорость первого реза при многопроходной обработке (латунная проволока Ø0,25 мм - сталь H=50 мм), мм2/мин
160
Комплектация
LED освещение рабочей зоны
True
Экспортная морская упаковка
True
Прямой привод с ШВП на осях UVZ
True
Функция компенсации износа проволоки
True
Самоочищающееся уплотнение рабочей ванны
True
Контейнер для сбора отработанной проволоки
True
Пульт дистанционного управления с монитором
True
Светодиодная линейная индикация состояния станка
True
Линейные направляющие качения THK прецизионного класса
True
Сервомоторы со встроенными датчиками обратной связи на осях UVZ
True
Ручная централизованная система смазки (консистентная Mobil Lux EPO или аналог)
True
ПО, включая постпроцессор, для работы с 2D моделями (DXF), установка на станок или ПК
True
Специальная функция контроля соударенья при движении по оси Z, защиты от поломок
True
Комплект технической документации на английском и русском языках, на USB-флеш карте
True
USB-флеш карта с машинными параметрами для восстановления ПО станка и c настройками приводов
True
Соответствие продукции стандартам безопасности для человека, имущества и окружающей среды
True
Компрессорный агрегат охлаждения и термостабилизации диэлектрика, мощность охлаждения 5,2 кВт, R22
True
Автоматические и полуавтоматические циклы привязки и измерения, включая поиск угла разворота детали
True
Рабочая ванна из нержавеющей стали с распашной дверью (блокировка открытия двери с наполненой ванной - опция)
True
Линейные привода плоского типа на осях XY с линейными оптическими датчиками обратной связи, сервопривода Panasonic
True
Рабочий стол из высококачественной термообработанной нержавеющей стали с керамической изоляцией от основания
True
Сервисный пакет, который включает: комплект монтажного инструмента (отвертки, ключи), комплект крепежных нормалей
True
Встроенная технологическая база данных для обработки различных материалов с автоматическим выбором настроек обработки
True
Система адаптивного управления скоростью резания, которая включает модуль для контроля прохождения острых углов и малых радиусов
True
Насос высокого давления с частотным управлением (регулируемое давление промывки межэлектродного зазора в зависимости от условий обработки)
True
Система автоматической заправки и перезаправки проволоки. Подготовка проволоки к заправке, система сбора отрезанной проволоки, датчик прогиба проволоки
True
Устройство для выставления вертикальности проволоки и поиска угловых параметров для конусной обработки (по касанию, - прибор с системой сравнения опция AADS )
True
Комплект материалов для работы с проволокой Ø0.25 (алмазные направляющие, верхняя и нижняя, токоподводные щетки 2 шт., сопла промывки 4,6,10 мм, необходимого количества фильтров, проволока 5 кг., заправка деионизационной смолой ,10 лит)
True
Диэлектрический агрегат с системой фильтрации и системой автоматического контроля и поддержания уровня проводимости жидкости, включая насос высокого давления, циркуляционный насос, насос фильтрации и наполнения рабочей ванны
True
