Модель

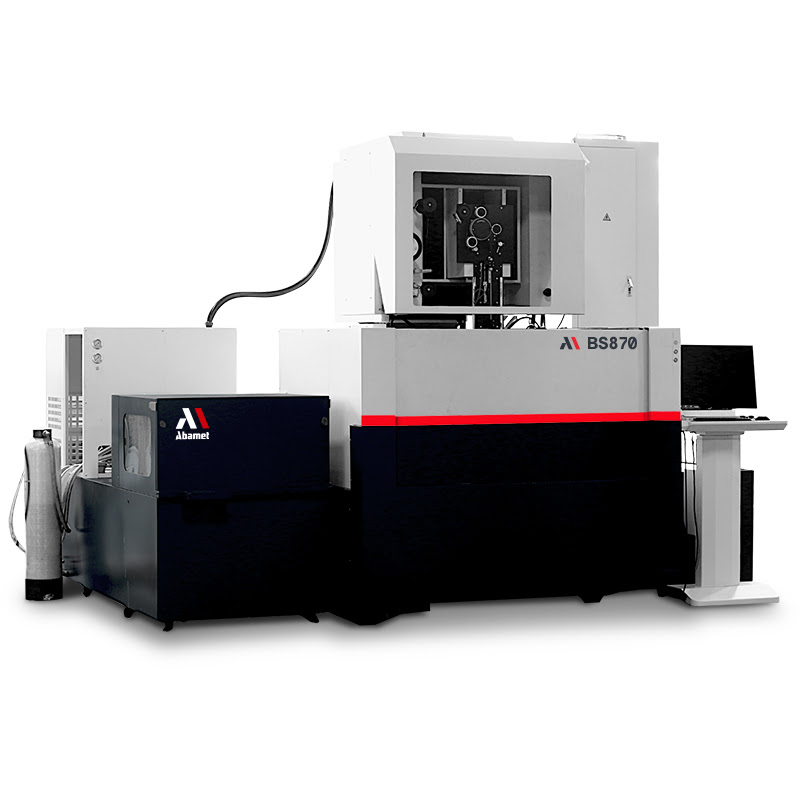

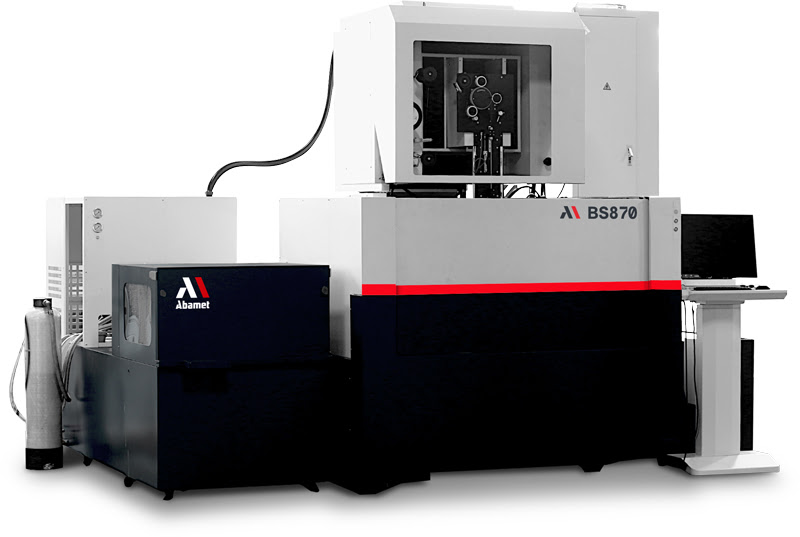

Электроэрозионный проволочно-вырезной станок с латунной проволокой BS870
Технические характеристики
Тип
Антиэлектролизный, цифровое управление, Application Specific Integrated Circuit (ASIC)
Интерполяция
линейная, круговая
Электропитание
3 фазы AC380В +/- 10% 50 Гц /30A
Язык интерфейса
Русский, английский, китайский
Устройства ввода
стандартная клавиатура и мышь, RJ45, USB, Ethernet
Жесткий диск (SSD), Гб
256
Операционная система
Windows 10
Макс. вводимая команда
+ / - 9999.9999
Влажность в помещении, %
30-80
Кол-во управляемых осей
5 (7 -опция)
Количество фильтров, шт.
3
Максимальный рабочий ток
25А
Перемещения по осям UV , мм
200x200
Перемещения по осям XYZ, мм
800х700х400 (600)
Используемые типы катушек
P3R, P5, Р10, K100, К125
Размеры рабочего стола, мм
1126x928 (керамическая изоляция)
Тип направляющих проволоки
алмазные фильеры (верхняя и нижняя), которые обеспечивает контроль положения проволоки со всех сторон. Для каждого диаметра проволоки свой комплект (0,15; 0,2; 0,25; 0,3 мм)
Дискретность перемещения, мм
0,001(0,0001 опция)
Уровень вибрации, не более, дБ
40
Достижимая точность на детали, мкм
+/- 0,003**
Максимальные размеры заготовки, мм
1400x1170x395 (595)
Монитор для отображения информации
21,5" цветной сенсорный LCD монитор
Степень фильтрации диэлектрика, мкм
3-5
Габаритные размеры станка (ДхШхВ), мм
1970х3500х2610
Макс. угол наклона проволоки, град/мм
+/-30/150
Разрешение измерительной системы, мм
0,001(0,0001 опция)
Кол-во осей одновременного управления
4 (5-опция)
Объем памяти для хранения программ, Гб
16
Габаритные размеры установки (ДхШхВ), мм
3700 x 3500 x 2600
Вес станка без диэлектрика, ориентир., кг
6500
Точность позиционирования по осям X, Y, мм
+/-0,003
Максимальный вес катушки с проволокой, кг
10
Объем баллона для ионообменной смолы, лит
14
Объем бака диэлектрического агрегата, лит
1600
Скорость движения воздуха в помещении, м /с
0,5
Рабочее давление сжатого воздуха в сети, бар
6-7
Допустимая величина закручивания проволоки, %
не более 10 (Ø0,2-0,3)
Максимальный вес обрабатываемой заготовки, кг
4000
Диапазон регулирования натяжением проволоки, Н
3-24
Минимальный диаметр заправочного отверстия, мм
0,5
Полная подключаемая электрическая мощность, кВА
15
Электронная компенсация люфтов и шаговой ошибки
Стандарт
Активная потребляемая электрическая мощность, кВт
12
Максимальный рабочий расход сжатого воздуха , л/мин
1
Наилучшая достижимая шероховатость поверхности Ra, мкм
0,56-0,6**
Рекомендованные значения для допустимой вибрации пола,
макс. амплитудой 2 мкм или меньше при 10-20 Гц
Тип интерфейса для подключения съемных носителей памяти
USB
Диапазон регулирования скорости перемотки проволоки, м/мин
1,0-18
Максимальная скорость холостых перемещений по осям XYZ, мм/мин
1500
Поддержание требуемой температуры диэлектрической жидкости
автоматическое
Оптимальная температура для гарантированной точности, град. С
20+/-1,0
Температурный диапазон для функционирования оборудования, град. С
20+/-15
Оптимальная температура для функционирования оборудования, град. С
20+/-5,0
Поддержание установленного уровня проводимости диэлектрической жидкости
автоматическое
Используемый диаметр проволоки (автоматическая заправка и перезаправка), мм
0,15; 0,2; 0,25; 0,3
Поддержание установленного уровня диэлектрической жидкости в рабочей ванне
автоматическое
Максимальная скорость при однопроходной обработке (проволока Ø0.25 мм Topas), мм2/мин
280
Макс. угол прецизионного конического реза/высота (с широкими соплами промывки), град/мм
+/-15 /150
Допуск на точность позиционирования (ISO230-2) в двух направлениях по осям XYUV во всем диапазоне перемещения, мм
0,005
Максимальная скорость первого реза при многопроходной обработке (латунная проволока Ø0,25 мм - сталь H=50 мм), мм2/мин
160
Комплектация
LED освещение рабочей зоны
True
Экспортная морская упаковка
True
Функция компенсации износа проволоки
True
Самоочищающееся уплотнение рабочей ванны
True
Контейнер для сбора отработанной проволоки
True
Пульт дистанционного управления с монитором
True
Прямой привод с ШВП (класса точности С1) на осях UVZ
True
Светодиодная линейная индикация состояния станка
True
Линейные направляющие качения THK прецизионного класса
True
Сервомоторы Panasonic со встроенными датчиками обратной связи на осях UVZ
True
Водяной и воздушный пистолеты для обдува и очистки детали и рабочей зоны
True
Ручная централизованная система смазки (консистентная Mobil Lux EPO или аналог)
True
Специальная функция контроля соударенья при движении по оси Z, защиты от поломок
True
Комплект технической документации на английском и русском языках, на USB-флеш карте
True
ПО TwinCAD, для работы с 2D моделями (DXF), включая технологический модуль и постпроцессор
True
USB-флеш карта с машинными параметрами для восстановления ПО станка и c настройками приводов
True
Соответствие продукции стандартам безопасности для человека, имущества и окружающей среды
True
Система предотвращения образования рисок и ступенек при обработке деталей с переменной высотой
True
Компрессорный агрегат охлаждения и термостабилизации диэлектрика, мощность охлаждения 5,2 кВт, R22
True
Автоматические и полуавтоматические циклы привязки и измерения, включая поиск угла разворота детали
True
Система активного контроля натяжения проволоки с двумя сервоприводами и двигателем преднатяжения проволоки
True
Линейные привода плоского типа на осях XY с линейными оптическими датчиками обратной связи, сервопривода Panasonic
True
Рабочий стол из высококачественной термообработанной нержавеющей стали с керамической изоляцией от основания
True
Сервисный пакет, который включает: комплект монтажного инструмента (отвертки, ключи), комплект крепежных нормалей
True
Встроенная технологическая база данных для обработки различных материалов с автоматическим выбором настроек обработки
True
Рабочая ванна из нержавеющей стали с лифтовой автоматической дверью (блокировка открытия двери с наполненной ванной- стандарт)
True
Система адаптивного управления скоростью резания, которая включает модуль для контроля прохождения острых углов и малых радиусов
True
Насос высокого давления с частотным управлением (регулируемое давление промывки межэлектродного зазора в зависимости от условий обработки)
True
Устройство для выставления вертикальности проволоки и поиска угловых параметров для конусной обработки (по касанию, - прибор с системой сравнения опция AADS )
True
Система автоматической заправки и перезаправки проволоки, в струе и без заправочной струи, в том числе в месте обрыва проволоки. Подготовка проволоки к заправке, система сбора отрезанной проволоки, датчик прогиба проволоки
True
Комплект материалов для работы с проволокой Ø0.25 (алмазные направляющие, верхняя и нижняя, токоподводные щетки 2 шт., сопла промывки 4,6,10 мм, необходимого количества фильтров, проволока 5 кг., заправка деионизационной смолой ,10 лит)
True
Диэлектрический агрегат с системой фильтрации и системой автоматического контроля и поддержания уровня проводимости жидкости, включая насос высокого давления, циркуляционный насос, насос фильтрации и наполнения рабочей ванны
True
