Модель

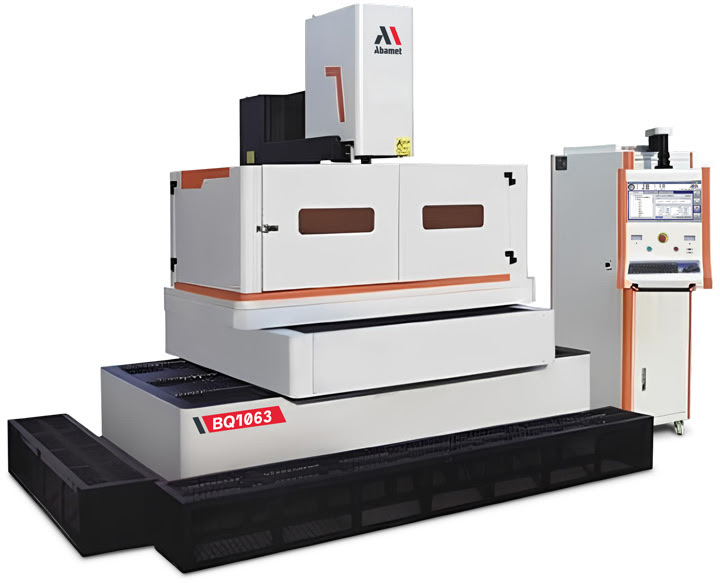

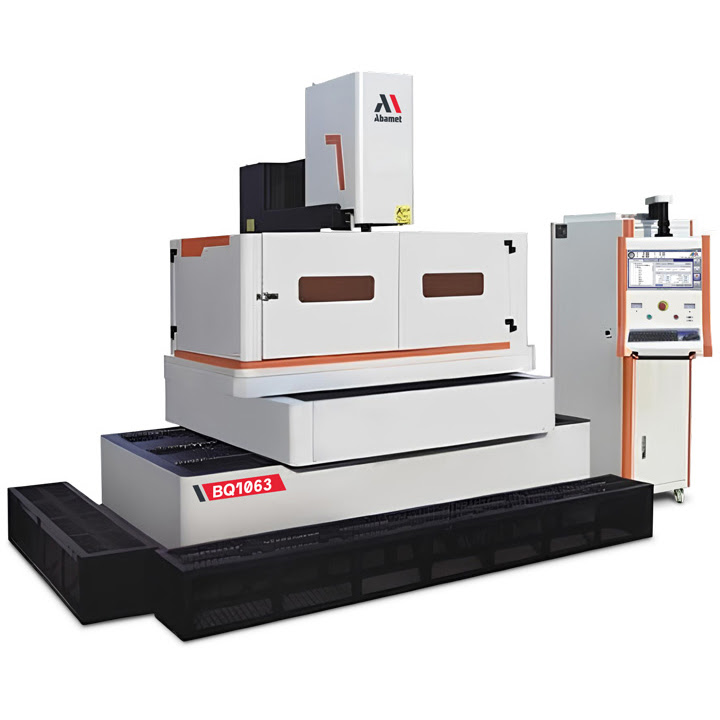

Электроэрозионный проволочно-вырезной станок с молибденовой проволокой BQ1063
Технические характеристики
Тип
ЧПУ управляемый, антиэлектролизный
Жесткий диск
64 ГБ SSD
Интерполяция
линейная, круговая
Вес станка (кг)
4500
Тип управления
BAOI, двух процессорная конфигурация DSP/X86, процессор Intel® Core™ i5. Интерактивный интерфейс с отслеживанием и предотвращением ошибок. Основные электрические компоненты производства Schneider, Panasonic. Используемые языки: русский, английский, китайский
Электропитание
3х380 В +\- 5% переменного тока/50 Гц
Устройства ввода
Клавиатура, оптическая мышь
Повторяемость, мм
≤±0,003
U/V перемещение (мм)
80x80
X/Y/Z перемещение (мм)
1000x630x310
Количество насосов
2
Система фильтрации
Предварительная фильтрация с использованием сетки и магнитного сепаратора, основная фильтрация с использованием двух фильтров ACFH42 (300x59x500мм) или ACF23D с БРС. Фильтрация 5-6 мкм. Рекомендуемый концентрат для приготовления рабочей жидкости - DIC-206 (многопроходная обработка)
Макс. рабочий ток (А)
10
Операционная система
Windows 10
Объем резервуара (лит)
150
Относительная влажность, (%)
30-80
Количество управляемых осей
5 осей. 4-х осевое XYUV одновременное управление при обработке. Ось Z используется для наладки и настройки. Управление индексацией поворотной оси стандартная функция. На осях XY используются серводвигатели, на осях UVZ гибридные электродвигатели.
Габаритный размер станка (мм)
2290х2330х2587
Контроль натяжения проволоки
Гравитационный и пружинный натяжитель
Максимальный вес заготовки (кг)
1600
Габаритный размер установки (мм)
3580x3144x2587 (включая сходни и трап)
Минимальный шаг осевых подач (мм)
0,001
Скорость перемотки проволоки м/с
1-11,4 (серводвигатель)
Максимальная толщина резания (мм)
380
Монитор для отражения информации
LCD 21,5”
Общая потребляемая мощность (кВт)
2,0
Максимальный размер заготовки (мм)
1520x860x380
Объем памяти для хранения программ
4ГБ
Габаритный размер электрошкафа (мм)
580x780x1700
Используемый диаметр проволоки (мм)
0,1-0,2 (0,18-стандарт)
Макс. длина проволоки на барабане (м)
350
Максимальная скорость резания (мм2/мин)
280-300
Допуск на точность позиционирования, мм
≤±0,006
Макс. угол наклона проволоки (град/высота)
+/- 20/100
Управление барабаном перемотки проволоки
Сервопривод
Скорость движения воздуха в помещении, м /с
максимально 0,5
Габаритный размер бака рабочей жидкости (мм)
800x630x750 (бак на колесиках)
Достижимая шероховатость поверхности (Ra мкм)
менее 0,7
Макс. обрабатываемый угол конуса (град/высота)
+/-15/150 (технологические ограничения из-за высокой жесткости проволоки)
Тип интерфейса для подключения съемных носителей
USB
Интерфейс для подключения станка в локальную сеть
Fast Ethernet 10/100
Износ проволоки: при обработке 500000 мм2 стали Н=40 мм, (мм)
0,01
Рекомендованные значения для допустимой вибрации пола
40 дБ, максимальная амплитуда 5 мкм при 10 до 20 Гц. Специального фундамента не требуется, достаточно 150-200 мм промышленного армированного бетонного пола. Наклон пола должен быть в пределах 6/1000
Достижимая точность угловой обработки: Н=40 мм, 5 град (мм)
≤±0,01
Максимальная скорость рабочих перемещений осей XY (м/мин)
1,2
Размер рабочего стола (мм) , резьба под винты крепления М10
1360x800
Достижимая точность обработки :сталь, Н=40 мм, шестигранник 20 мм, (мм)
≤±0,003 (4 прохода, температура в помещении 20+/-3 град.)
Температурный диапазон для функционирования оборудования, (град. С)
5-40
Оптимальная скорость резания при многопроходной обработке (мм2/час)
9000-11000
Температурный диапазон для обеспечения заявленной точности (град. С)
20+/-3,0
Комплектация
Сходни и трапы -
True
Технологический пакет ПО для установки на ПК -
True
В комплект поставки включено: пульт дистанционного управления, автоматическая смазка ШВП и направляющих осей XY, светодиодное освещение рабочей зоны, лампа освещения зоны обслуживания проволочного барабана, опоры станка , нижняя и верхняя направляющая (фильера) проволоки с рубиновой вставкой для проволоки диаметром 0,18 мм, набор инструмента для обслуживания, два фильтра, намотка проволоки для выполнения ПНР, документация по обслуживанию на русском языке, протокол геометрической точности. -
True
