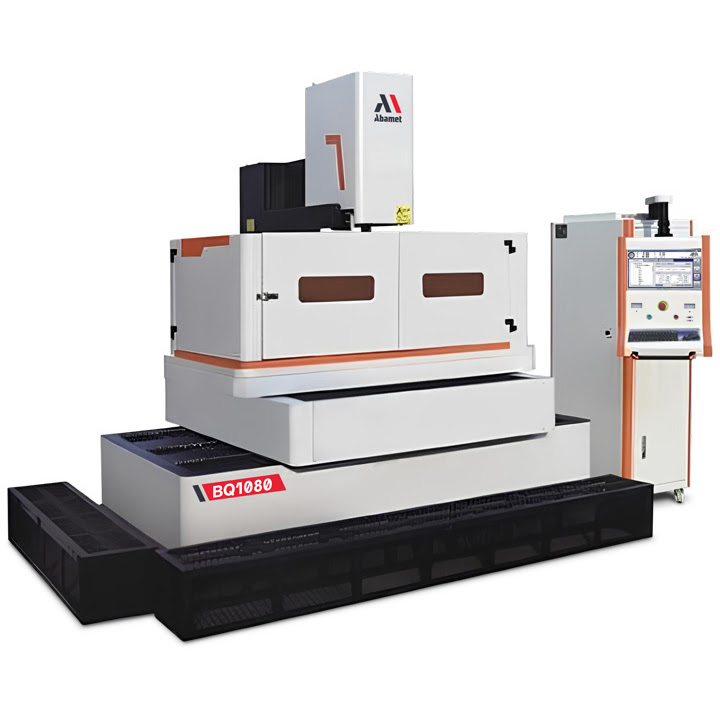

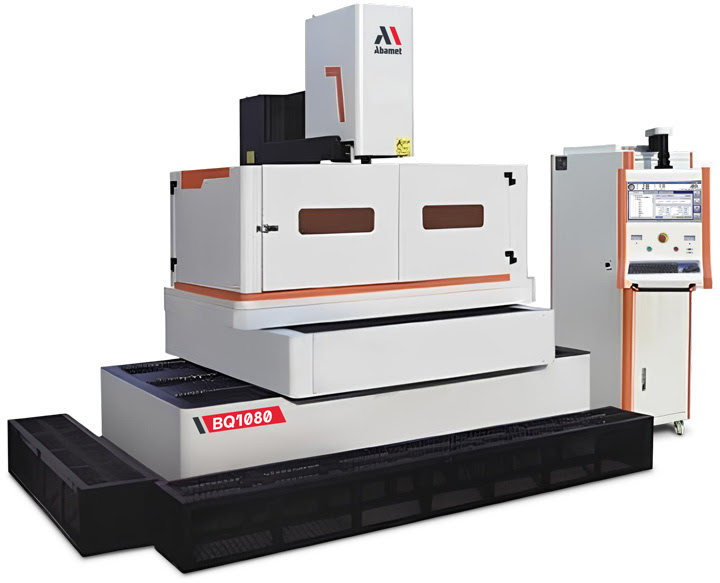

Проволочно-вырезной станок с молибденовой проволокой Abamet BQ1080 - расчет лизинга
Ежемесячный платеж
от 1 790 BYN
Полная стоимость
246 500 BYN
Срок лизинга
84 мес.
Аванс
172 600 BYN
Состояние
новый
Модель
BQ1080
Технические характеристики
Тип
ЧПУ управляемый, антиэлектролизный
Тип (2)
ЧПУ управляемый, антиэлектролизный
Жесткий диск
64 ГБ SSD
Интерполяция
линейная, круговая
Вес станка (кг)
Ориентировочно 7900
Жесткий диск (2)
64 ГБ SSD
Тип управления
BAOI, двух процессорная конфигурация DSP/X86, процессор Intel® Core™ i5. Интерактивный интерфейс с отслеживанием и предотвращением ошибок. Основные электрические компоненты производства Schneider, Panasonic. Используемые языки: русский, английский, китайский
Интерполяция (2)
линейная, круговая
Электропитание
3х380 В +\- 5% переменного тока/50 Гц
Вес станка (кг) (2)
Ориентировочно 7900
Тип управления (2)
BAOI, двух процессорная конфигурация DSP/X86, процессор Intel® Core™ i5. Интерактивный интерфейс с отслеживанием и предотвращением ошибок. Основные электрические компоненты производства Schneider, Panasonic. Используемые языки: русский, английский, китайский
Устройства ввода
Клавиатура, оптическая мышь
Повторяемость, мм
≤±0,003
Электропитание (2)
3х380 В +\- 5% переменного тока/50 Гц
U/V перемещение (мм)
80x80
X/Y/Z перемещение (мм)
1000 x 800х420
Количество насосов
2 (фильтрации и циркуляции)
Система фильтрации
Предварительная фильтрация с использованием сетки и магнитного сепаратора, основная фильтрация с использованием двух фильтров ACFH42 (300x59x500мм) или ACF23D с БРС. Фильтрация 5-6 мкм. Рекомендуемый концентрат для приготовления рабочей жидкости - DIC-206 (многопроходная обработка)
Устройства ввода (2)
Клавиатура, оптическая мышь
Макс. рабочий ток (А)
10
Повторяемость, мм (2)
≤±0,003
U/V перемещение (мм) (2)
80x80
X/Y/Z перемещение (мм) (2)
1000 x 800х420
Количество насосов (2)
2 (фильтрации и циркуляции)
Операционная система
Windows 10
Система фильтрации (2)
Предварительная фильтрация с использованием сетки и магнитного сепаратора, основная фильтрация с использованием двух фильтров ACFH42 (300x59x500мм) или ACF23D с БРС. Фильтрация 5-6 мкм. Рекомендуемый концентрат для приготовления рабочей жидкости - DIC-206 (многопроходная обработка)
Макс. рабочий ток (А) (2)
10
Объем резервуара (лит)
150
Операционная система (2)
Windows 10
Объем резервуара (лит) (2)
150
Относительная влажность, (%)
30-80
Количество управляемых осей
5 осей. 4-х осевое XYUV одновременное управление при обработке. Ось Z используется для наладки и настройки. Управление индексацией поворотной оси стандартная функция. На осях XY используются серводвигатели, на осях UVZ гибридные электродвигатели.
Габаритный размер станка (мм)
3140х2583х2978
Контроль натяжения проволоки
Гравитационный и пружинный натяжитель
Относительная влажность, (%) (2)
30-80
Количество управляемых осей (2)
5 осей. 4-х осевое XYUV одновременное управление при обработке. Ось Z используется для наладки и настройки. Управление индексацией поворотной оси стандартная функция. На осях XY используются серводвигатели, на осях UVZ гибридные электродвигатели.
Габаритный размер станка (мм) (2)
3140х2583х2978
Максимальный вес заготовки (кг)
2000
Контроль натяжения проволоки (2)
Гравитационный и пружинный натяжитель
Габаритный размер установки (мм)
4738x4319x2978 (включая сходни и трап)
Минимальный шаг осевых подач (мм)
0,001
Скорость перемотки проволоки м/с
1-11,4 (серводвигатель)
Максимальная толщина резания (мм)
500
Максимальный вес заготовки (кг) (2)
2000
Монитор для отражения информации
LCD 21,5”
Общая потребляемая мощность (кВт)
2,5
Габаритный размер установки (мм) (2)
4738x4319x2978 (включая сходни и трап)
Максимальный размер заготовки (мм)
1580x1000
Минимальный шаг осевых подач (мм) (2)
0,001
Объем памяти для хранения программ
4ГБ
Скорость перемотки проволоки м/с (2)
1-11,4 (серводвигатель)
Габаритный размер электрошкафа (мм)
580x780x1700
Используемый диаметр проволоки (мм)
0,1-0,2 (0,18-стандарт)
Максимальная толщина резания (мм) (2)
500
Монитор для отражения информации (2)
LCD 21,5”
Общая потребляемая мощность (кВт) (2)
2,5
Макс. длина проволоки на барабане (м)
350
Максимальный размер заготовки (мм) (2)
1580x1000
Объем памяти для хранения программ (2)
4ГБ
Габаритный размер электрошкафа (мм) (2)
580x780x1700
Используемый диаметр проволоки (мм) (2)
0,1-0,2 (0,18-стандарт)
Макс. длина проволоки на барабане (м) (2)
350
Максимальная скорость резания (мм2/мин)
280-300
Допуск на точность позиционирования, мм
≤±0,006
Максимальная скорость резания (мм2/мин) (2)
280-300
Макс. угол наклона проволоки (град/высота)
+/- 20/100
Допуск на точность позиционирования, мм (2)
≤±0,006
Управление барабаном перемотки проволоки
Сервопривод
Скорость движения воздуха в помещении, м /с
максимально 0,5
Макс. угол наклона проволоки (град/высота) (2)
+/- 20/100
Габаритный размер бака рабочей жидкости (мм)
800x630x750 (бак на колесиках)
Управление барабаном перемотки проволоки (2)
Сервопривод
Достижимая шероховатость поверхности (Ra мкм)
менее 0,7
Скорость движения воздуха в помещении, м /с (2)
максимально 0,5
Макс. обрабатываемый угол конуса (град/высота)
+/-15/150 (технологические ограничения из-за высокой жесткости проволоки)
Габаритный размер бака рабочей жидкости (мм) (2)
800x630x750 (бак на колесиках)
Достижимая шероховатость поверхности (Ra мкм) (2)
менее 0,7
Макс. обрабатываемый угол конуса (град/высота) (2)
+/-15/150 (технологические ограничения из-за высокой жесткости проволоки)
Тип интерфейса для подключения съемных носителей
USB
Интерфейс для подключения станка в локальную сеть
Fast Ethernet 10/100
Тип интерфейса для подключения съемных носителей (2)
USB
Интерфейс для подключения станка в локальную сеть (2)
Fast Ethernet 10/100
Износ проволоки: при обработке 500000 мм2 стали Н=40 мм, (мм)
0,01
Рекомендованные значения для допустимой вибрации пола
40 дБ, максимальная амплитуда 5 мкм при 10 до 20 Гц. Специального фундамента не требуется, достаточно 150-200 мм промышленного армированного бетонного пола. Наклон пола должен быть в пределах 6/1000
Достижимая точность угловой обработки: Н=40 мм, 5 град (мм)
≤±0,01
Износ проволоки: при обработке 500000 мм2 стали Н=40 мм, (мм) (2)
0,01
Максимальная скорость рабочих перемещений осей XY (м/мин)
1,2
Размер рабочего стола (мм) , резьба под винты крепления М10
1360x1000
Рекомендованные значения для допустимой вибрации пола (2)
40 дБ, максимальная амплитуда 5 мкм при 10 до 20 Гц. Специального фундамента не требуется, достаточно 150-200 мм промышленного армированного бетонного пола. Наклон пола должен быть в пределах 6/1000
Достижимая точность угловой обработки: Н=40 мм, 5 град (мм) (2)
≤±0,01
Максимальная скорость рабочих перемещений осей XY (м/мин) (2)
1,2
Размер рабочего стола (мм) , резьба под винты крепления М10 (2)
1360x1000
Достижимая точность обработки :сталь, Н=40 мм, шестигранник 20 мм, (мм)
≤±0,003 (4 прохода, температура в помещении 20+/-3 град.)
Оптимальная скорость резания при многопроходной обработке (мм2/час)
9000-11000
Температурный диапазон для функционирования оборудования, (град. С)
5-40
Достижимая точность обработки :сталь, Н=40 мм, шестигранник 20 мм, (мм) (2)
≤±0,003 (4 прохода, температура в помещении 20+/-3 град.)
Температурный диапазон для обеспечения заявленной точности (град. С)
20+/-3,0
Оптимальная скорость резания при многопроходной обработке (мм2/час) (2)
9000-11000
Температурный диапазон для функционирования оборудования, (град. С) (2)
5-40
Температурный диапазон для обеспечения заявленной точности (град. С) (2)
20+/-3,0
