Модель

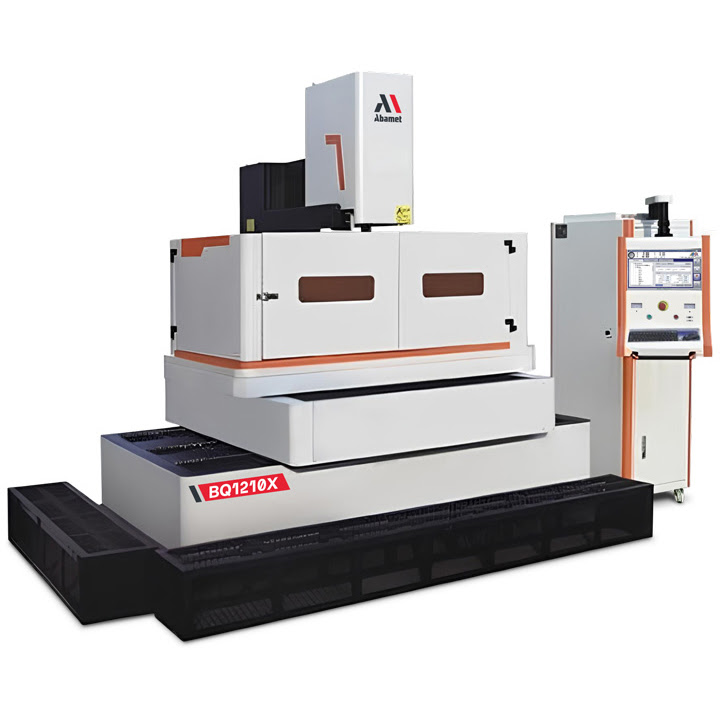

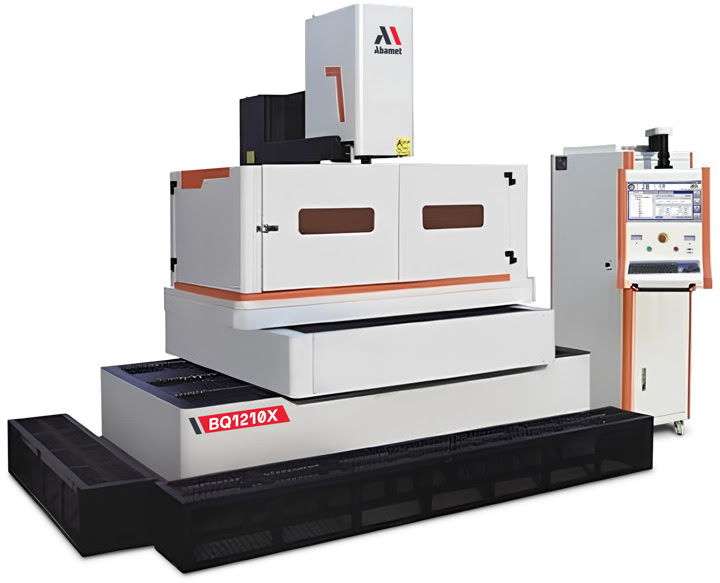

Электроэрозионный проволочно-вырезной станок с молибденовой проволокой BQ1210X
Технические характеристики
Тип
ЧПУ управляемый, антиэлектролизный
Жесткий диск
64 ГБ SSD
Интерполяция
линейная, круговая
Вес станка (кг)
9500 (16 опор)
Тип управления
BAOI, двух процессорная конфигурация DSP/X86, процессор Intel® Core™ i5. Интерактивный интерфейс с отслеживанием и предотвращением ошибок. Основные электрические компоненты производства Schneider, Panasonic. Используемые языки: русский, английский, китайский
Электропитание
3х380 В +\- 5% переменного тока/50 Гц
Устройства ввода
Клавиатура, оптическая мышь
Повторяемость, мм
≤±0,003
U/V перемещение (мм)
80x80
X/Y/Z перемещение (мм)
1200×1000x420 (Опционально: 420+300 мм моторизованное перемещение верхней консоли узла ZUV)
Количество насосов
2 (фильтрации и циркуляции)
Система фильтрации
Предварительная фильтрация с использованием сетки и магнитного сепаратора, основная фильтрация с использованием двух фильтров ACFH42 (300x59x500мм) или ACF23D с БРС. Фильтрация 5-6 мкм. Рекомендуемый концентрат для приготовления рабочей жидкости - DIC-206 (многопроходная обработка)
Макс. рабочий ток (А)
10
Операционная система
Windows 10
Объем резервуара (лит)
150
Относительная влажность, (%)
30-80
Количество управляемых осей
5 осей. 4-х осевое XYUV одновременное управление при обработке. Ось Z используется для наладки и настройки. Управление индексацией поворотной оси стандартная функция. На осях XYUV используются серводвигатели, на оси Z гибридный электродвигатель.
Габаритный размер станка (мм)
3150х2590х3344
Контроль натяжения проволоки
Два пружинных натяжителя
Максимальный вес заготовки (кг)
2800
Габаритный размер установки (мм)
4740x4730x3352 (включая сходни и трап)
Минимальный шаг осевых подач (мм)
0,001
Скорость перемотки проволоки м/с
1-11,4 (серводвигатель)
Максимальная толщина резания (мм)
500 (Опция 800)
Монитор для отражения информации
LCD 21,5”
Общая потребляемая мощность (кВт)
2,5
Максимальный размер заготовки (мм)
1800×1200
Объем памяти для хранения программ
4ГБ
Габаритный размер электрошкафа (мм)
580x780x1700
Используемый диаметр проволоки (мм)
0,1-0,2 (0,18-стандарт)
Макс. длина проволоки на барабане (м)
350
Максимальная скорость резания (мм2/мин)
280-300
Допуск на точность позиционирования, мм
≤±0,006
Макс. угол наклона проволоки (град/высота)
+/- 20/100
Управление барабаном перемотки проволоки
Сервопривод
Скорость движения воздуха в помещении, м /с
максимально 0,5
Габаритный размер бака рабочей жидкости (мм)
800x630x750 (бак на колесиках)
Достижимая шероховатость поверхности (Ra мкм)
менее 0,7
Макс. обрабатываемый угол конуса (град/высота)
+/-15/150 (технологические ограничения из-за высокой жесткости проволоки)
Тип интерфейса для подключения съемных носителей
USB
Интерфейс для подключения станка в локальную сеть
Fast Ethernet 10/100
Износ проволоки: при обработке 500000 мм2 стали Н=40 мм, (мм)
0,01
Рекомендованные значения для допустимой вибрации пола
40 дБ, максимальная амплитуда 5 мкм при 10 до 20 Гц. Специального фундамента не требуется, достаточно 300 мм промышленного армированного бетонного пола. Наклон пола должен быть в пределах 6/1000
Достижимая точность угловой обработки: Н=40 мм, 5 град (мм)
≤±0,01
Максимальная скорость рабочих перемещений осей XY (м/мин)
1,2
Размер рабочего стола (мм) , резьба под винты крепления М10
1640×1100
Достижимая точность обработки :сталь, Н=40 мм, шестигранник 20 мм, (мм)
≤±0,005
Температурный диапазон для функционирования оборудования, (град. С)
5-40
Оптимальная скорость резания при многопроходной обработке (мм2/час)
9000-11000
Температурный диапазон для обеспечения заявленной точности (град. С)
20+/-3,0
Комплектация
Сходни и трапы -
True
Технологический пакет ПО для установки на ПК -
True
Две подвижные продольные балки рамного стола с отверстиями М10 для установки и крепления деталей и 4 подвижные, съёмные изолированные опоры, которые крепятся в Т-пазы основного стола -
True
В комплект поставки включено: пульт дистанционного управления, автоматическая смазка ШВП и направляющих осей XY, светодиодное освещение рабочей зоны, лампа освещения зоны обслуживания проволочного барабана, опоры станка , нижняя и верхняя направляющая (фильера) проволоки с рубиновой вставкой для проволоки диаметром 0,18 мм, набор инструмента для обслуживания, два фильтра, намотка проволоки для выполнения ПНР, документация по обслуживанию на русском языке, протокол геометрической точности. -
True
