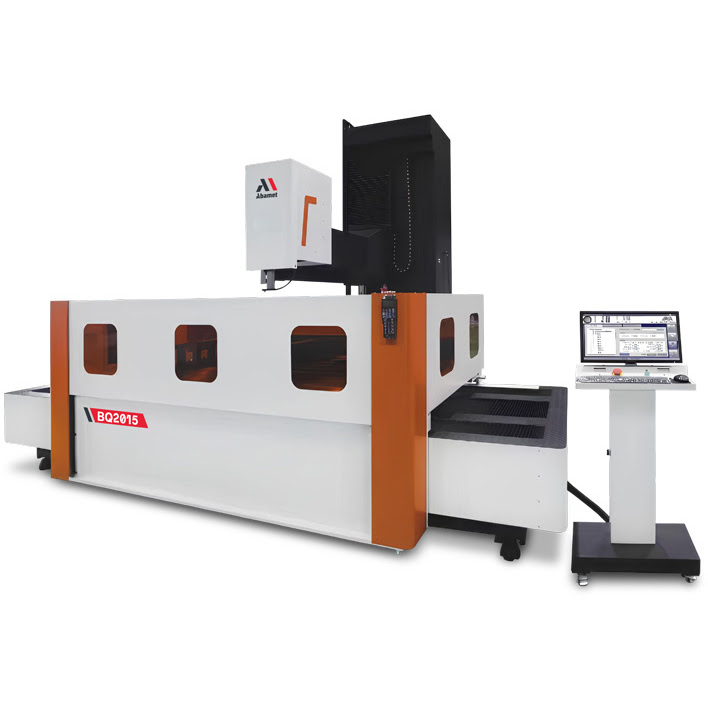

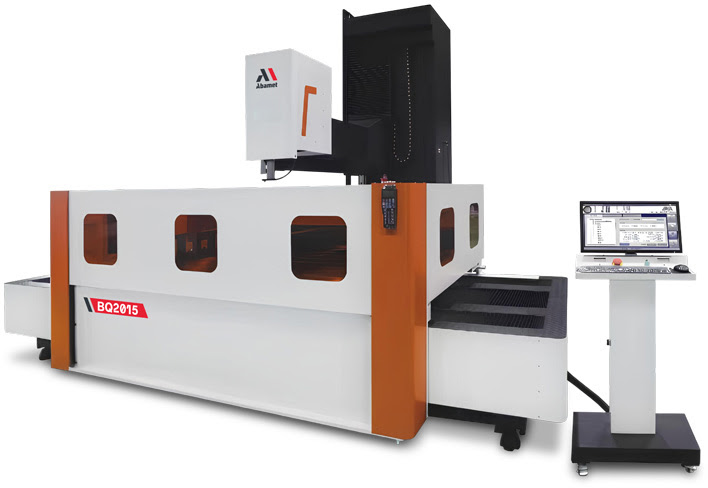

Проволочно-вырезной станок с молибденовой проволокой Abamet BQ2015 (2015) - расчет лизинга
Ежемесячный платеж
от 4 250 BYN
Полная стоимость
584 900 BYN
Срок лизинга
84 мес.
Аванс
409 400 BYN
Год выпуска
2015
Состояние
новый
Модель
BQ2015
Технические характеристики
Тип
ЧПУ управляемый, антиэлектролизный
Тип (2)
ЧПУ управляемый, антиэлектролизный
Жесткий диск
64 ГБ SSD
Интерполяция
линейная, круговая
Вес станка (кг)
18000 (26 опор, требуется специальный фундамент)
Жесткий диск (2)
64 ГБ SSD
Тип управления
BAOI, двух процессорная конфигурация DSP/X86, процессор Intel® Core™ i5. Интерактивный интерфейс с отслеживанием и предотвращением ошибок. Основные электрические компоненты производства Schneider, Panasonic. Используемые языки: русский, английский, китайский
Интерполяция (2)
линейная, круговая
Электропитание
3х380 В +\- 5% переменного тока/50 Гц
Вес станка (кг) (2)
18000 (26 опор, требуется специальный фундамент)
Тип управления (2)
BAOI, двух процессорная конфигурация DSP/X86, процессор Intel® Core™ i5. Интерактивный интерфейс с отслеживанием и предотвращением ошибок. Основные электрические компоненты производства Schneider, Panasonic. Используемые языки: русский, английский, китайский
Устройства ввода
Клавиатура, оптическая мышь
Повторяемость, мм
≤±0,007
Электропитание (2)
3х380 В +\- 5% переменного тока/50 Гц
U/V перемещение (мм)
80x80
X/Y/Z перемещение (мм)
2000x1500x420 (+300 мм моторизованное перемещение верхней консоли узла ZUV)
Количество насосов
2
Система фильтрации
Предварительная фильтрация с использованием сетки и магнитного сепаратора, основная фильтрация с использованием двух фильтров ACFH42 (300x59x500мм) или ACF23D с БРС. Фильтрация 5-6 мкм. Рекомендуемый концентрат для приготовления рабочей жидкости - DIC-206 (многопроходная обработка)
Устройства ввода (2)
Клавиатура, оптическая мышь
Макс. рабочий ток (А)
10
Повторяемость, мм (2)
≤±0,007
U/V перемещение (мм) (2)
80x80
X/Y/Z перемещение (мм) (2)
2000x1500x420 (+300 мм моторизованное перемещение верхней консоли узла ZUV)
Количество насосов (2)
2
Операционная система
Windows 10
Система фильтрации (2)
Предварительная фильтрация с использованием сетки и магнитного сепаратора, основная фильтрация с использованием двух фильтров ACFH42 (300x59x500мм) или ACF23D с БРС. Фильтрация 5-6 мкм. Рекомендуемый концентрат для приготовления рабочей жидкости - DIC-206 (многопроходная обработка)
Макс. рабочий ток (А) (2)
10
Объем резервуара (лит)
120
Операционная система (2)
Windows 10
Объем резервуара (лит) (2)
120
Относительная влажность, (%)
30-80
Количество управляемых осей
пять осей позиционирования XYUVZ. На всех осях используются серводвигатели.
Габаритный размер станка (мм)
5000х4998х3229
Контроль натяжения проволоки
Два пружинных натяжителя
Относительная влажность, (%) (2)
30-80
Количество управляемых осей (2)
пять осей позиционирования XYUVZ. На всех осях используются серводвигатели.
Габаритный размер станка (мм) (2)
5000х4998х3229
Максимальный вес заготовки (кг)
7500
Контроль натяжения проволоки (2)
Два пружинных натяжителя
Габаритный размер установки (мм)
5820x5700x3229 (включая трапы и сходни)
Минимальный шаг осевых подач (мм)
0,001
Скорость перемотки проволоки м/с
1-11,4 (серводвигатель)
Максимальная толщина резания (мм)
800
Максимальный вес заготовки (кг) (2)
7500
Монитор для отражения информации
LCD 21,5”
Общая потребляемая мощность (кВт)
3,5
Габаритный размер установки (мм) (2)
5820x5700x3229 (включая трапы и сходни)
Максимальный размер заготовки (мм)
2560x1800
Минимальный шаг осевых подач (мм) (2)
0,001
Объем памяти для хранения программ
4ГБ
Скорость перемотки проволоки м/с (2)
1-11,4 (серводвигатель)
Используемый диаметр проволоки (мм)
0,1-0,2 (0,18-стандарт)
Максимальная толщина резания (мм) (2)
800
Монитор для отражения информации (2)
LCD 21,5”
Общая потребляемая мощность (кВт) (2)
3,5
Макс. длина проволоки на барабане (м)
350
Максимальный размер заготовки (мм) (2)
2560x1800
Объем памяти для хранения программ (2)
4ГБ
Используемый диаметр проволоки (мм) (2)
0,1-0,2 (0,18-стандарт)
Макс. длина проволоки на барабане (м) (2)
350
Максимальная скорость резания (мм2/мин)
280-300
Допуск на точность позиционирования, мм
≤±0,015 во всем диапазоне перемещения
Максимальная скорость резания (мм2/мин) (2)
280-300
Макс. угол наклона проволоки (град/высота)
+/- 20/100
Допуск на точность позиционирования, мм (2)
≤±0,015 во всем диапазоне перемещения
Управление барабаном перемотки проволоки
Сервопривод
Скорость движения воздуха в помещении, м /с
максимально 0,5
Макс. угол наклона проволоки (град/высота) (2)
+/- 20/100
Габаритный размер бака рабочей жидкости (мм)
800x630x750 (бак на колесиках)
Управление барабаном перемотки проволоки (2)
Сервопривод
Достижимая шероховатость поверхности (Ra мкм)
менее 0,7
Скорость движения воздуха в помещении, м /с (2)
максимально 0,5
Макс. обрабатываемый угол конуса (град/высота)
+/-15/150 (технологические ограничения из-за высокой жесткости проволоки)
Габаритный размер бака рабочей жидкости (мм) (2)
800x630x750 (бак на колесиках)
Достижимая шероховатость поверхности (Ra мкм) (2)
менее 0,7
Макс. обрабатываемый угол конуса (град/высота) (2)
+/-15/150 (технологические ограничения из-за высокой жесткости проволоки)
Тип интерфейса для подключения съемных носителей
USB
Интерфейс для подключения станка в локальную сеть
Fast Ethernet 10/100
Тип интерфейса для подключения съемных носителей (2)
USB
Интерфейс для подключения станка в локальную сеть (2)
Fast Ethernet 10/100
Износ проволоки: при обработке 500000 мм2 стали Н=40 мм, (мм)
0,01
Рекомендованные значения для допустимой вибрации пола
40 дБ, максимальная амплитуда 5 мкм при 10 до 20 Гц. Специального фундамента не требуется, достаточно 300 мм промышленного армированного бетонного пола. Наклон пола должен быть в пределах 6/1000
Достижимая точность угловой обработки: Н=40 мм, 5 град (мм)
≤±0,01
Износ проволоки: при обработке 500000 мм2 стали Н=40 мм, (мм) (2)
0,01
Максимальная скорость рабочих перемещений осей XY (м/мин)
1,2
Размер рабочего стола (мм) , резьба под винты крепления М10
2500x1720 (чугунный стол с Т-пазами, по краям которого установлены изолированные чугунные опоры рамного стола)
Рекомендованные значения для допустимой вибрации пола (2)
40 дБ, максимальная амплитуда 5 мкм при 10 до 20 Гц. Специального фундамента не требуется, достаточно 300 мм промышленного армированного бетонного пола. Наклон пола должен быть в пределах 6/1000
Достижимая точность угловой обработки: Н=40 мм, 5 град (мм) (2)
≤±0,01
Максимальная скорость рабочих перемещений осей XY (м/мин) (2)
1,2
Размер рабочего стола (мм) , резьба под винты крепления М10 (2)
2500x1720 (чугунный стол с Т-пазами, по краям которого установлены изолированные чугунные опоры рамного стола)
Достижимая точность обработки :сталь, Н=40 мм, шестигранник 20 мм, (мм)
≤±0,005
Оптимальная скорость резания при многопроходной обработке (мм2/час)
9000-11000
Температурный диапазон для функционирования оборудования, (град. С)
5-40
Достижимая точность обработки :сталь, Н=40 мм, шестигранник 20 мм, (мм) (2)
≤±0,005
Температурный диапазон для обеспечения заявленной точности (град. С)
20+/-3,0
Оптимальная скорость резания при многопроходной обработке (мм2/час) (2)
9000-11000
Температурный диапазон для функционирования оборудования, (град. С) (2)
5-40
Температурный диапазон для обеспечения заявленной точности (град. С) (2)
20+/-3,0
