Электроэрозионный проволочно-вырезной станок с молибденовой проволокой BQ800 - расчет лизинга
Ежемесячный платеж
от 1 270 BYN
Полная стоимость
175 400 BYN
Срок лизинга
84 мес.
Аванс
122 800 BYN
Модель

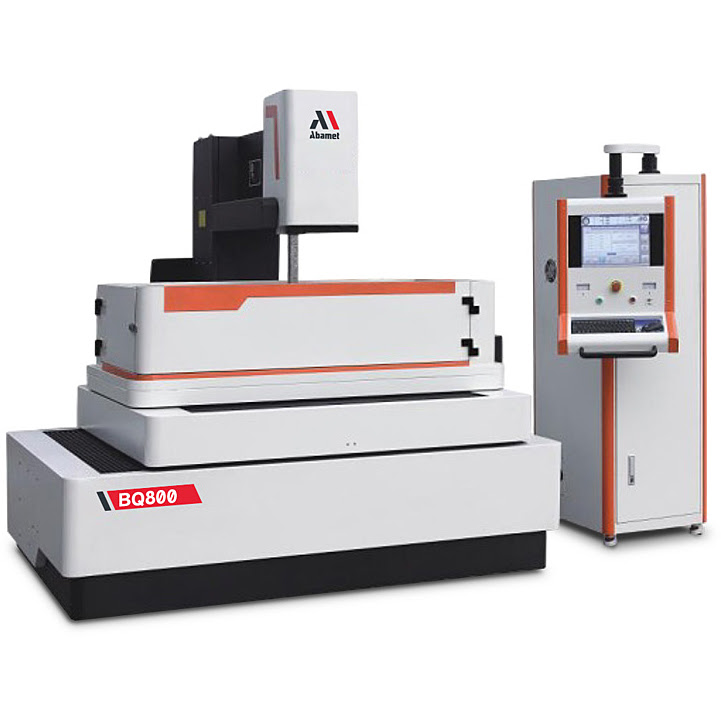

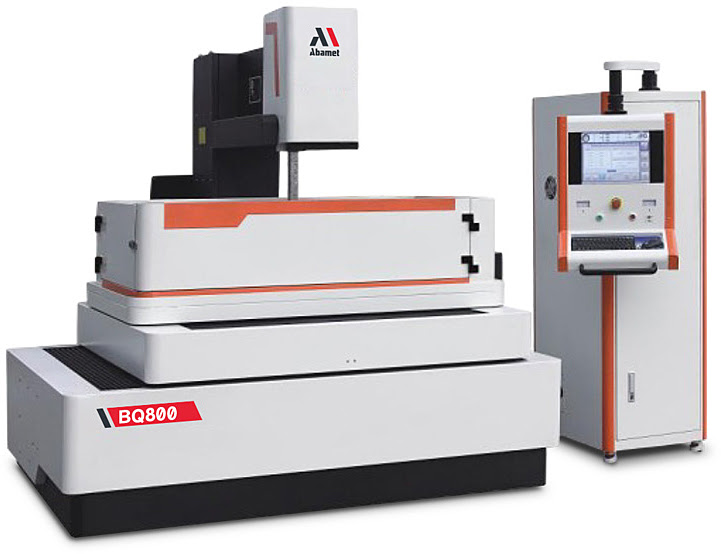

Электроэрозионный проволочно-вырезной станок с молибденовой проволокой BQ800
Технические характеристики
Тип
ЧПУ управляемый, антиэлектролизный
Жесткий диск
64 ГБ SSD
Интерполяция
линейная, круговая
Вес станка (кг)
4200
Тип управления
BAOI, двух процессорная конфигурация DSP/X86, процессор Intel® Core™ i5. Интерактивный интерфейс с отслеживанием и предотвращением ошибок. Основные электрические компоненты производства Schneider, Panasonic. Используемые языки: русский, английский, китайский
Электропитание
3х380 В +\- 5% переменного тока/50 Гц
Устройства ввода
Клавиатура, оптическая мышь
Повторяемость, мм
≤±0,003
U/V перемещение (мм)
80х80
X/Y/Z перемещение (мм)
800х630х320
Количество насосов
2 (фильтрации и циркуляции)
Система фильтрации
Предварительная фильтрация с использованием сетки и магнитного сепаратора, основная фильтрация с использованием двух фильтров 300х500x46 мм с БРС. Фильтрация 5-6 мкм
Макс. рабочий ток (А)
10
Операционная система
Windows 10
Объем резервуара (лит)
120
Относительная влажность, (%)
30-80
Количество управляемых осей
5 осей. 4-х осевое XYUV одновременное управление при обработке. Ось Z используется для наладки и настройки. Управление индексацией поворотной оси стандартная функция. На осях XY используются серводвигатели, на осях UVZ гибридные электродвигатели.
Габаритный размер станка (мм)
2090х2330х2580
Контроль натяжения проволоки
Гравитационный и пружинный натяжитель
Максимальный вес заготовки (кг)
1400
Габаритный размер установки (мм)
3346x13144x2587
Минимальный шаг осевых подач (мм)
0,001
Скорость перемотки проволоки м/с
1-11,4 (серводвигатель)
Максимальная толщина резания (мм)
380 (445 мм при установке заготовки на основные балки стола)
Монитор для отражения информации
LCD 21,5”
Общая потребляемая мощность (кВт)
2,0
Максимальный размер заготовки (мм)
1300х840
Объем памяти для хранения программ
4ГБ
Габаритный размер электрошкафа (мм)
580x780x1700
Используемый диаметр проволоки (мм)
0,1-0,2 (0,18-стандарт)
Макс. длина проволоки на барабане (м)
350
Максимальная скорость резания (мм2/мин)
280-300
Допуск на точность позиционирования, мм
≤±0,006
Макс. угол наклона проволоки (град/высота)
+/- 20/100
Управление барабаном перемотки проволоки
Сервопривод
Скорость движения воздуха в помещении, м /с
максимально 0,5
Габаритный размер бака рабочей жидкости (мм)
800x630x750 (бак на колесиках)
Достижимая шероховатость поверхности (Ra мкм)
менее 0,5
Макс. обрабатываемый угол конуса (град/высота)
+/-15/150 (технологические ограничения из-за высокой жесткости проволоки)
Тип интерфейса для подключения съемных носителей
USB
Интерфейс для подключения станка в локальную сеть
Fast Ethernet 10/100
Износ проволоки: при обработке 500000 мм2 стали Н=40 мм, (мм)
0,01
Рекомендованные значения для допустимой вибрации пола
40 дБ, максимальная амплитуда 5 мкм при 10 до 20 Гц. Специального фундамента не требуется, достаточно 150-200 мм промышленного армированного бетонного пола. Наклон пола должен быть в пределах 6/1000
Достижимая точность угловой обработки: Н=40 мм, 5 град (мм)
≤±0,01
Максимальная скорость рабочих перемещений осей XY (м/мин)
1,2
Размер рабочего стола (мм) , резьба под винты крепления М10
1120х800 (Система крепления заготовок состоит из двух шлифованных продольных и двух поперечных балок с сеткой отверстий М10 мм. Балки изготовлены из высококачественного чугуна)
Достижимая точность обработки :сталь, Н=40 мм, шестигранник 20 мм, (мм)
≤±0,003 (4 прохода, температура в помещении 20+/-3 град.)
Температурный диапазон для функционирования оборудования, (град. С)
5-40
Оптимальная скорость резания при многопроходной обработке (мм2/час)
9000-11000
Температурный диапазон для обеспечения заявленной точности (град. С)
20+/-3,0
Комплектация
Сходни и трапы -
True
Технологический пакет ПО для установки на ПК -
True
Две подвижные продольные и две поперечные подвижные балки с отверстиями М10 для установки и крепления деталей -
True
В комплект поставки включено: пульт дистанционного управления, автоматическая смазка ШВП и направляющих осей XY, светодиодное освещение рабочей зоны, лампа освещения зоны обслуживания проволочного барабана, опоры станка , нижняя и верхняя направляющая (фильера) проволоки с рубиновой вставкой для проволоки диаметром 0,18 мм, набор инструмента для обслуживания, два фильтра, намотка проволоки для выполнения ПНР, документация по обслуживанию на русском языке, протокол геометрической точности. -
True
