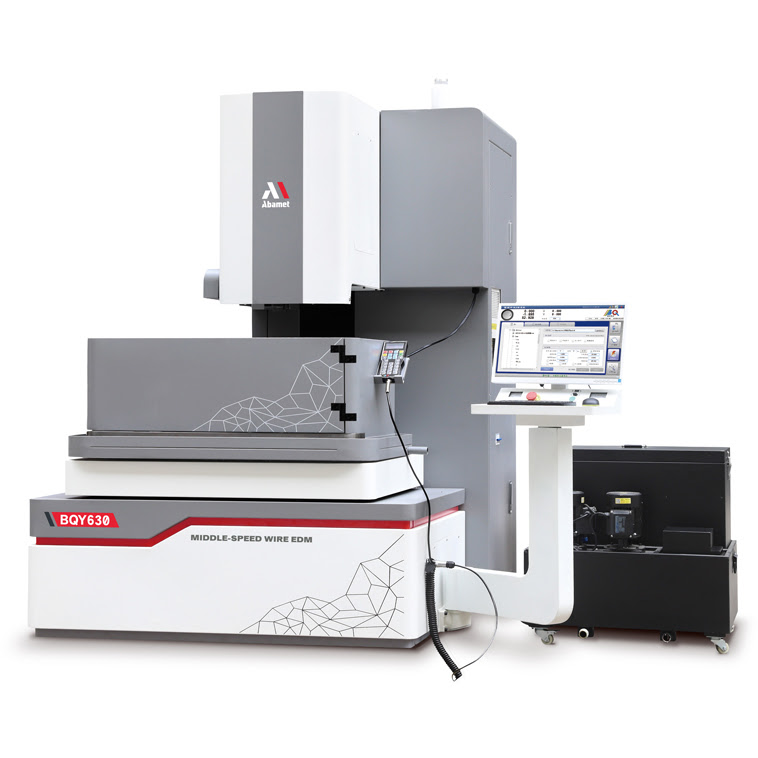

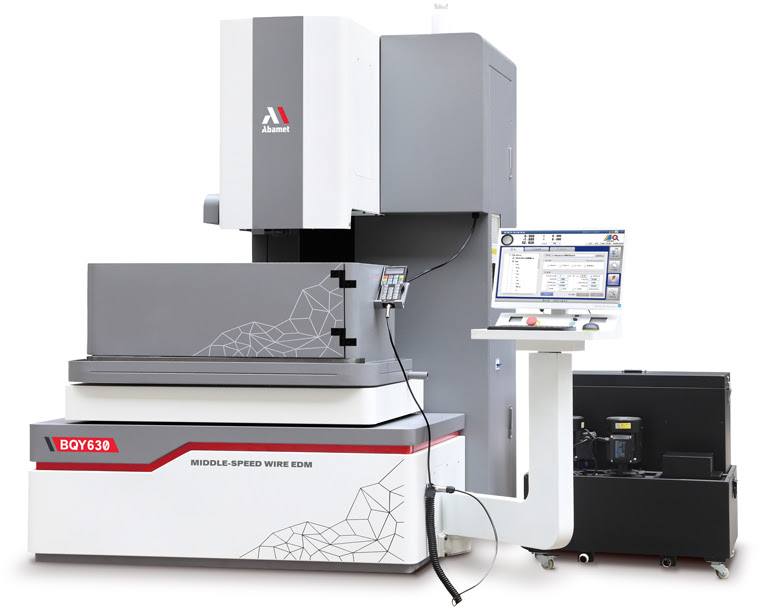

Прецизионный электроэрозионный проволочно-вырезной станок с молибденовой проволокой BQY630 - расчет лизинга
Ежемесячный платеж
от 1 120 BYN
Полная стоимость
154 100 BYN
Срок лизинга
84 мес.
Аванс
107 900 BYN
Модель
Прецизионный электроэрозионный проволочно-вырезной станок с молибденовой проволокой BQY630
Технические характеристики
Тип
ЧПУ управляемый, антиэлектролизный
Жесткий диск
64 ГБ SSD
Интерполяция
линейная, круговая
Вес станка (кг)
3000
Тип управления
BAOI, двух процессорная конфигурация DSP/X86, процессор Intel® Core™ i5. Интерактивный интерфейс с отслеживанием и предотвращением ошибок. Основные электрические компоненты производства Schneider, Panasonic. Используемые языки: русский, английский, китайский
Электропитание
3х380 В +\- 5% переменного тока/50 Гц
Устройства ввода
Клавиатура, оптическая мышь
Повторяемость, мм
≤±0,003
U/V перемещение (мм)
80х80
X/Y/Z перемещение (мм)
630х500х270
Количество насосов
2
Система фильтрации
Предварительная фильтрация с использованием сетки и магнитного сепаратора, основная фильтрация с использованием двух фильтров ACFH42 (300x59x500мм) или ACF23D с БРС. Фильтрация 5-6 мкм. Рекомендуемый концентрат для приготовления рабочей жидкости - DIC-206 (многопроходная обработка)
Макс. рабочий ток (А)
10
Операционная система
Windows 10
Объем резервуара (лит)
120 (чистовой и черновой бак)
Относительная влажность, (%)
30-80
Количество управляемых осей
6, пять осей позиционирования XYUVZ и ось W - активный контроль натяжения проволоки. На всех осях используются серводвигатели.
Контроль натяжения проволоки
Серводвигатель оси W
Максимальный вес заготовки (кг)
900
Габаритный размер установки (мм)
2398x1938x2180
Минимальный шаг осевых подач (мм)
0,001
Скорость перемотки проволоки м/с
1-11,4 (серводвигатель)
Максимальная толщина резания (мм)
300 (345 мм при установке детали на балки основания стола)
Монитор для отражения информации
LCD 21,5”
Общая потребляемая мощность (кВт)
1,8
Максимальный размер заготовки (мм)
1140х730х300
Объем памяти для хранения программ
4ГБ
Используемый диаметр проволоки (мм)
0,1-0,2 (0,18-стандарт)
Макс. длина проволоки на барабане (м)
350
Максимальная скорость резания (мм2/мин)
280-300
Допуск на точность позиционирования, мм
≤±0,005
Макс. угол наклона проволоки (град/высота)
+/- 20/100
Управление барабаном перемотки проволоки
Сервопривод
Скорость движения воздуха в помещении, м /с
максимально 0,5
Габаритный размер бака рабочей жидкости (мм)
800x630x750 (бак на колесиках)
Достижимая шероховатость поверхности (Ra мкм)
менее 0,5
Макс. обрабатываемый угол конуса (град/высота)
+/-15/150 (технологические ограничения из-за высокой жесткости проволоки)
Тип интерфейса для подключения съемных носителей
USB
Интерфейс для подключения станка в локальную сеть
Fast Ethernet 10/100
Износ проволоки: при обработке 500000 мм2 стали Н=40 мм, (мм)
0,01
Рекомендованные значения для допустимой вибрации пола
40 дБ, максимальная амплитуда 5 мкм при 10 до 20 Гц. Специального фундамента не требуется, достаточно 150-200 мм промышленного армированного бетонного пола. Наклон пола должен быть в пределах 6/1000
Достижимая точность угловой обработки: Н=40 мм, 5 град (мм)
≤±0,01
Максимальная скорость рабочих перемещений осей XY (м/мин)
1,2
Размер рабочего стола (мм) , резьба под винты крепления М10
935х645
Достижимая точность обработки :сталь, Н=40 мм, шестигранник 20 мм, (мм)
≤±0,003 (4 прохода, температура в помещении 20+/-3 град.)
Температурный диапазон для функционирования оборудования, (град. С)
5-40
Оптимальная скорость резания при многопроходной обработке (мм2/час)
9000-11000
Температурный диапазон для обеспечения заявленной точности (град. С)
20+/-3,0
Комплектация
Технологический пакет ПО для установки на ПК -
True
Две подвижные продольные и две поперечные подвижные балки с отверстиями М10 для установки и крепления деталей -
True
В комплект поставки включено: пульт дистанционного управления, автоматическая смазка ШВП и направляющих осей XY, светодиодное освещение рабочей зоны, лампа освещения зоны обслуживания проволочного барабана, опоры станка , нижняя и верхняя направляющая (фильера) проволоки с рубиновой вставкой для проволоки диаметром 0,18 мм, набор инструмента для обслуживания, два фильтра, намотка проволоки для выполнения ПНР, документация по обслуживанию на русском языке, протокол геометрической точности. -
True
