Пятиосевой фрезерный станок с ЧПУ по металлу UMC-400SM - расчет лизинга
Ежемесячный платеж
от 4 520 BYN
Полная стоимость
622 700 BYN
Срок лизинга
84 мес.
Аванс
435 900 BYN
Модель

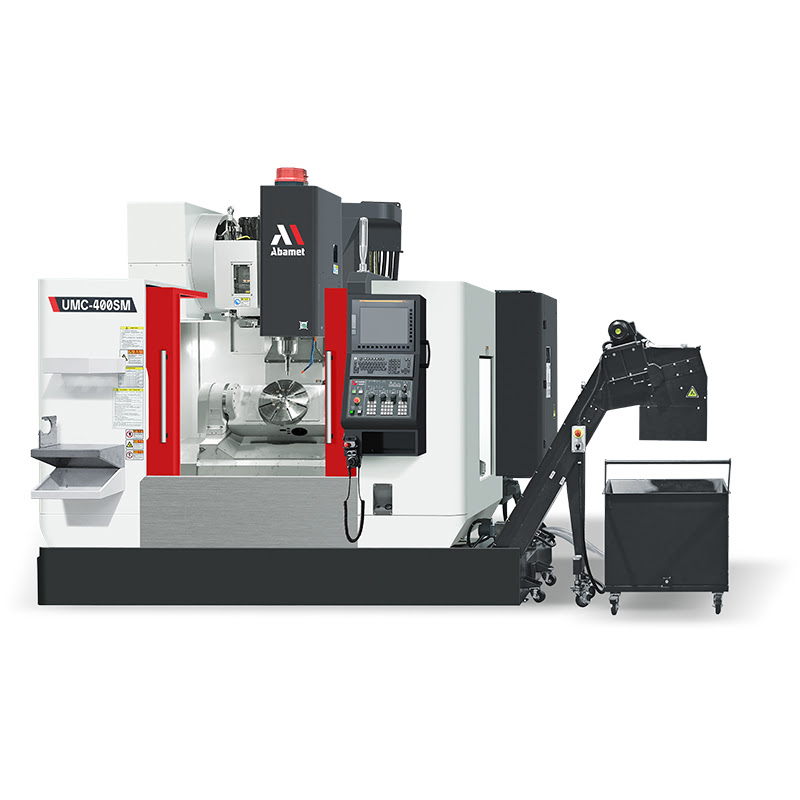

Пятиосевой фрезерный станок с ЧПУ по металлу UMC-400SM
Технические характеристики
длина
4200
высота
3170
ширина
3510
по оси Y, мм
580
по оси Z, мм
530
по оси Х, мм
600
Тип устройства
FANUC 0i MF Plus type 0 (HNC-848D; Siemens 828D - опция)
Электропитание
3 ф. AC380В, 50 Гц
Объем бака СОЖ, л
350
Охлаждение шпинделя
масляное
по наклонной оси, град.
от +90 до -120
по поворотной оси, град
полный оборот (360 град.)
Масса ориентировочная, кг
8250
Ширина Т-образных пазов, мм
12
Исполнение конуса шпинделя
BBT40 (ISO40; HSKA63 - опция)
Количество Т-образных пазов
8
рабочее давление в сети, бар
6-8
Количество управляемых осей
4+1 (5 c HNC-848D; 4+1 без TCP с Siemens)
Смазка подшипников шпинделя
консистентная
Тип устанавливаемых оправок
BT40
при пустых соседних позициях
130
при занятых соседних позициях
80
Крутящий момент наклонной оси, Нм
1000
Дополнительная память с Fanuc Data Server
2 Гб
Крутящий момент поворотной оси, Нм
1000
Способ передачи крутящего момента
прямой привод
Тормозной момент наклонной оси, Нм
1120
Максимальная длина инструмента, мм
300
Тормозной момент поворотной оси, Нм
1120
в крайнем нижнем положении шпинделя
100
в крайнем верхнем положении шпинделя
630
Максимальная скорость наклона, об/мин
22,2
Крутящий момент с ЧПУ Fanuc (пост/макс), Нм
52,5/130 (10000/12000 об.); 57,3/120 (15000 об.)
Максимальная скорость поворота, об/мин
22,2
Исполнение инструментального магазина
Бокового типа с рукой
Тип монитора для отображения информации
15", сенсорный (17'' c HNC-848D; 10,4'' c Siemens)
Мощность серводвигателей по осям X/Y/Z, кВт
3/3/3
Потребляемая электрическая мощность, кВА
30
Мощность шпинделя с ЧПУ Fanuc (пост/макс), кВт
11/20,4 (10000/12000 об.); 9/15 (15000 об.)
Объем памяти станка для хранения программ
2 Мб (5 Гб c HNC-848D)
Максимально допустимая нагрузка на стол, кг
Гор. 300/Накл. 250
Крутящий момент с ЧПУ HNC (пост/макс), Нм (опция)
69,4/94,6 (10000/12000/15000 об.)
Крутящий момент с ЧПУ Siemens (пост/макс), Нм (опция)
63/135 (10000/12000 об.); 55/100 (15000 об.)
Максимальная частота вращения шпинделя, об/мин
10000 (12000/15000 - опция)
Количество инструментальных позиций в магазине
24 (32, 40 - опция)
Мощность шпинделя с ЧПУ HNC (пост/макс), кВт (опция)
11/15 (10000/12000/15000 об.)
Мощность шпинделя с ЧПУ Siemens (пост/макс), кВт (опция)
9/21,2 (10000/12000 об.); 7,5/27 (15000 об.)
Точность позиционирования наклонной оси, угл. сек.
±23 (±8 c линейкой - опция)
Максимальный вес устанавливаемого инструмента, кг
8
Точность позиционирования поворотной оси, угл. сек.
±8 (±6 с линейкой - опция)
Максимальная величина рабочих подач по осям X, Y, Z, м/мин
10
Повторяемость позиционирования наклонной оси, угл. сек.
±4
Повторяемость позиционирования поворотной оси, угл. сек.
±3
Тип интерфейса для подключения съемных носителей памяти
USB/CF/PCMCIA (USB c HNC-848D)
Максимальная скорость холостых перемещений по осям X, Y, Z, м/мин
36/36/24
Точность позиционирования по осям X/Y/Z (JIS B6330, на всей длине хода), мм
±0.004 (±0.003 с линейкой - опция)
Повторяемость позиционирования по осям X/Y/Z (JIS B6330, на всей длине хода), мм
±0.003
Диаметр интегрированной наклонно-поворотной планшайбы с Т-обр. пазами, мм
400
Комплектация
Система подачи СОЖ
True
Станочное освещение
True
Экспортная упаковка
True
Датчик уровня СОЖ в баке
True
Кондиционер электрошкафа
True
Интерфейс Ethernet (iNC-Cloud c HNC-848Di)
True
Комплект регулировочных опор
True
Цикл прямого резьбонарезания
True
USB порт для копирования программ
True
Трансформатор (c системой ЧПУ Fanuc)
True
Лампа индикации состояния станка
True
Автоматическое отключение станка
True
Датчик закрытия дверей рабочей зоны
True
Соответствие нормам безопасности СЕ
True
Рабочий стол метрического исполнения
True
Ручной пистолет СОЖ для смыва стружки
True
Пульт дистанционного управления на кабеле
True
Автоматическая централизованная система смазки
True
Ленточный конвейер для удаления стружки с тележкой
True
Ручной пневмопистолет для удаления стружки и СОЖ с детали
True
Интелектуальная тепловая компенсация шпинделя (c системой ЧПУ Fanuc)
True
Сопло для подачи сжатого воздуха в зону обработки, включение/выключение М-кодом
True
