Пятиосевой фрезерный станок с ЧПУ по металлу UMC-500SM - расчет лизинга
Ежемесячный платеж
от 6 760 BYN
Полная стоимость
932 100 BYN
Срок лизинга
84 мес.
Аванс
652 500 BYN
Модель

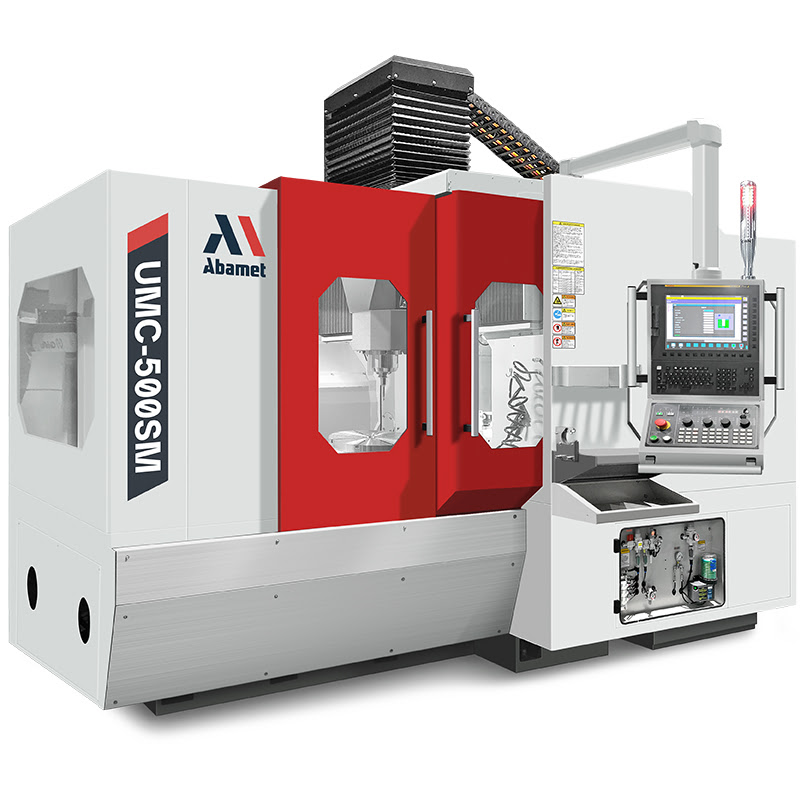

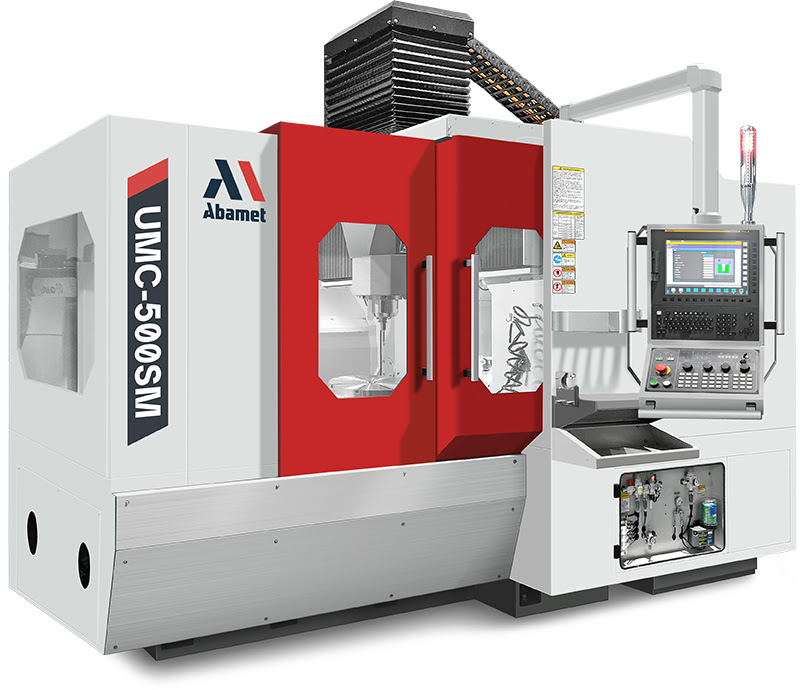

Пятиосевой фрезерный станок с ЧПУ по металлу UMC-500SM
Технические характеристики
длина
4220
высота
3415
ширина
4150
по оси Y, мм
800
по оси Z, мм
500
по оси Х, мм
860
Тип устройства
FANUC 0i MF Plus type 0 (HNC-848Di, Siemens 828D - опция)
Электропитание
3 ф. AC380В, 50 Гц
Объем бака СОЖ, л
400
Охлаждение шпинделя
масляное
по наклонной оси, град.
от +90 до -120
по поворотной оси, град
полный оборот (360 град.)
Масса ориентировочная, кг
12500
Ширина Т-образных пазов, мм
12
Исполнение конуса шпинделя
HSK-A63
Количество Т-образных пазов
8
рабочее давление в сети, бар
6-8
Количество управляемых осей
4+1 (5 c HNC-848Di, 4+1 без TCP c Siemens)
Смазка подшипников шпинделя
консистентная
Тип устанавливаемых оправок
HSK-A63
Крутящий момент наклонной оси, Нм
1000
Дополнительная память с Fanuc Data Server
2 Гб
Крутящий момент поворотной оси, Нм
1000
Способ передачи крутящего момента
прямой привод
Тормозной момент наклонной оси, Нм
1120
Максимальная длина инструмента, мм
235
Тормозной момент поворотной оси, Нм
1120
в крайнем нижнем положении шпинделя
50
в крайнем верхнем положении шпинделя
550
Максимальная скорость наклона, об/мин
22,2
Крутящий момент с ЧПУ Fanuc (пост/макс), Нм
70/149 (15000 об.); 29,2/82,2 (20000 об.)
Максимальная скорость поворота, об/мин
22,2
Исполнение инструментального магазина
Барабанного типа
Тип монитора для отображения информации
15"LCD (17'' c HNC-848Di, 10,4'' c Siemens)
Мощность серводвигателей по осям X/Y/Z, кВт
3/3/3
Потребляемая электрическая мощность, кВА
60 (30 c HNC-848Di)
Мощность шпинделя с ЧПУ Fanuc (пост/макс), кВт
15/38 (15000 об.); 18,5/26 (20000 об.)
Объем памяти станка для хранения программ
2 Мб (5 Гб c HNC-848Di)
Максимально допустимая нагрузка на стол, кг
Гориз. - 300 / Накл. - 250
Крутящий момент с ЧПУ HNC (пост/макс), Нм (опция)
69,4/94,6 (шпиндель 15000 об.)
Крутящий момент с ЧПУ Siemens (пост/макс), Нм (опция)
55/100 (шпиндель 15000 об.)
Максимальная частота вращения шпинделя, об/мин
15000 (20000 - опция c сиcтемой ЧПУ Fanuc)
Количество инструментальных позиций в магазине
20 (32, 40, 60 - опция)
Мощность шпинделя с ЧПУ HNC (пост/макс), кВт (опция)
11/15 (шпиндель 15000 об.)
Мощность шпинделя с ЧПУ Siemens (пост/макс), кВт (опция)
7,5/27 (шпиндель 15000 об.)
Точность позиционирования наклонной оси, угл. сек.
±8
Максимальный вес устанавливаемого инструмента, кг
8
Точность позиционирования поворотной оси, угл. сек.
±6
Максимальная величина рабочих подач по осям X, Y, Z, м/мин
10
Максимальный диаметр устанавливаемого инструмента, мм
100
Повторяемость позиционирования наклонной оси, угл. сек.
±4
Повторяемость позиционирования поворотной оси, угл. сек.
±3
Тип интерфейса для подключения съемных носителей памяти
USB/CF/PCMCIA (USB c HNC-848Di)
Максимальная скорость холостых перемещений по осям X, Y, Z, м/мин
30/30/30
Точность позиционирования по осям X/Y/Z (JIS B6330, на всей длине хода), мм
±0.003
Повторяемость позиционирования по осям X/Y/Z (JIS B6330, на всей длине хода), мм
±0.002
Диаметр интегрированной наклонно-поворотной планшайбы с Т-обр. пазами, мм
500
Комплектация
Система подачи СОЖ
True
Станочное освещение
True
Экспортная упаковка
True
Датчик уровня СОЖ в баке
True
Кондиционер электрошкафа
True
Интерфейс Ethernet (iNC-Cloud c HNC-848Di)
True
Комплект регулировочных опор
True
Цикл прямого резьбонарезания
True
USB порт для копирования программ
True
Трансформатор (c системой ЧПУ Fanuc)
True
Лампа индикации состояния станка
True
Автоматическое отключение станка
True
Датчик закрытия дверей рабочей зоны
True
Соответствие нормам безопасности СЕ
True
Рабочий стол метрического исполнения
True
Ручной пистолет СОЖ для смыва стружки
True
Пульт дистанционного управления на кабеле
True
Измерительные линейки FAGOR для линейных осей X/Y/Z
True
Измерительные линейки FAGOR для поворотных осей A/C
True
Автоматическая централизованная система смазки
True
Ручной пневмопистолет для удаления стружки и СОЖ с детали
True
Система для удаления стружки (два шнека и конвейер с тележкой)
True
Интелектуальная тепловая компенсация шпинделя (c системой ЧПУ Fanuc)
True
Сопло для подачи сжатого воздуха в зону обработки, включение/выключение М-кодом
True
