Модель

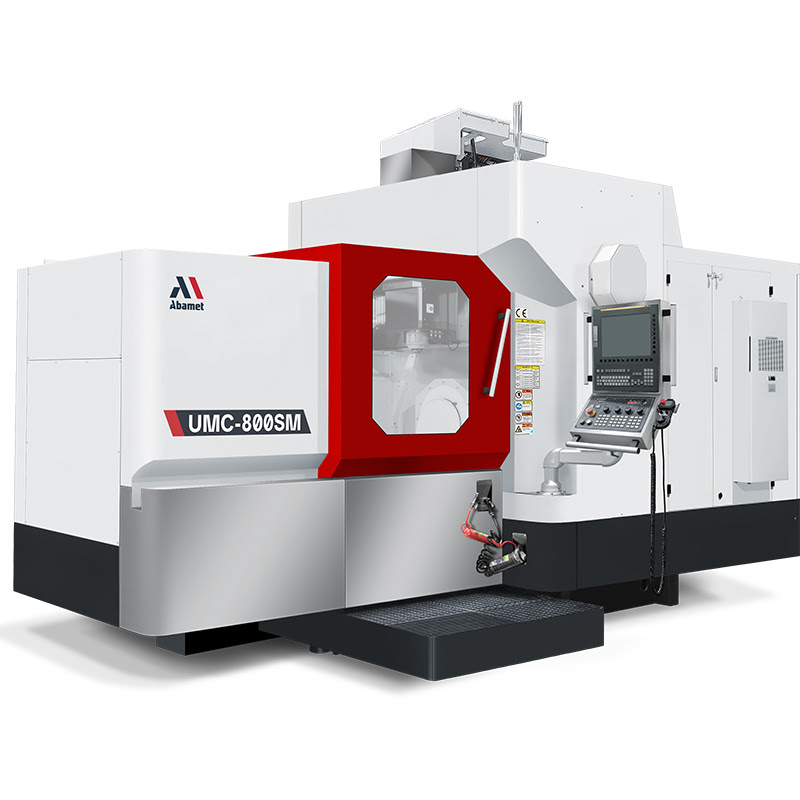

Пятиосевой фрезерный станок с ЧПУ по металлу UMC-800SM
Технические характеристики
длина
5790
высота
4250
ширина
4730
по оси Y, мм
1050
по оси Z, мм
700
по оси Х, мм
900
Тип устройства
FANUC 0i MF Plus type 0 (HNC-848Di, Siemens 828D - опция)
Электропитание
3 ф. AC380В, 50 Гц
Объем бака СОЖ, л
550
Охлаждение шпинделя
масляное
по наклонной оси, град.
от +120 до -120
по поворотной оси, град
полный оборот (360 град.)
Масса ориентировочная, кг
22000
Ширина Т-образных пазов, мм
14
Исполнение конуса шпинделя
HSK-A63
Количество Т-образных пазов
7
рабочее давление в сети, бар
6-8
Количество управляемых осей
4+1 (5 с HNC-848Di, 4+1 без TCP с Siemens)
Смазка подшипников шпинделя
консистентная
Тип устанавливаемых оправок
HSK-A63
при пустых соседних позициях
130
при занятых соседних позициях
75
Крутящий момент наклонной оси, Нм
3000
Дополнительная память с Fanuc Data Server
2 Гб
Крутящий момент поворотной оси, Нм
1230
Способ передачи крутящего момента
прямой привод
Тормозной момент наклонной оси, Нм
6000
Максимальная длина инструмента, мм
300
Тормозной момент поворотной оси, Нм
3000
в крайнем нижнем положении шпинделя
180
в крайнем верхнем положении шпинделя
880
Максимальная скорость наклона, об/мин
50
Крутящий момент с ЧПУ Fanuc (пост/макс), Нм
70/149 (шпиндель 15000 об.)
Максимальная скорость поворота, об/мин
100
Исполнение инструментального магазина
С рукой - манипулятором
Тип монитора для отображения информации
15", сенсорный (17'' c HNC-848Di, 10,4'' c Siemens)
Мощность серводвигателей по осям X/Y/Z, кВт
9/4/9 (9,9/7,9/9,9 c HNC-848Di)
Потребляемая электрическая мощность, кВА
80 (100 с ЧПУ HNC)
Мощность шпинделя с ЧПУ Fanuc (пост/макс), кВт
15/38 (шпиндель 15000 об.)
Объем памяти станка для хранения программ
2 Мб (5 Гб с HNC-848Di)
Максимально допустимая нагрузка на стол, кг
1200 (гор.)/923 (накл.)
Крутящий момент с ЧПУ HNC (пост/макс), Нм (опция)
69,4/94,6 (шпиндель 15000 об.)
Крутящий момент с ЧПУ Siemens (пост/макс), Нм (опция)
82/180 (шпиндель 15000 об.)
Максимальная частота вращения шпинделя, об/мин
15000
Количество инструментальных позиций в магазине
32 (40, 60 - опция)
Мощность шпинделя с ЧПУ HNC (пост/макс), кВт (опция)
11/15 (шпиндель 15000 об.)
Мощность шпинделя с ЧПУ Siemens (пост/макс), кВт (опция)
20/62 (шпиндель 15000 об.)
Точность позиционирования наклонной оси, угл. сек.
±8
Максимальный вес устанавливаемого инструмента, кг
8
Точность позиционирования поворотной оси, угл. сек.
±8
Максимальная величина рабочих подач по осям X, Y, Z, м/мин
10
Повторяемость позиционирования наклонной оси, угл. сек.
±5
Повторяемость позиционирования поворотной оси, угл. сек.
±5
Тип интерфейса для подключения съемных носителей памяти
USB/CF/PCMCIA (USB с HNC-848Di)
Максимальная скорость холостых перемещений по осям X, Y, Z, м/мин
36/36/36
Точность позиционирования по осям X/Y/Z (JIS B6330, на всей длине хода), мм
±0.004
Повторяемость позиционирования по осям X/Y/Z (JIS B6330, на всей длине хода), мм
±0.003
Диаметр интегрированной наклонно-поворотной планшайбы с Т-обр. пазами, мм
800
Комплектация
Система подачи СОЖ
True
Станочное освещение
True
Экспортная упаковка
True
Датчик уровня СОЖ в баке
True
Кондиционер электрошкафа
True
Интерфейс Ethernet (iNC-Cloud c HNC-848Di)
True
Комплект регулировочных опор
True
Цикл прямого резьбонарезания
True
USB порт для копирования программ
True
Трансформатор (c системой ЧПУ Fanuc)
True
Лампа индикации состояния станка
True
Автоматическое отключение станка
True
Датчик закрытия дверей рабочей зоны
True
Рабочий стол метрического исполнения
True
Ручной пистолет СОЖ для смыва стружки
True
Пульт дистанционного управления на кабеле
True
Измерительные линейки FAGOR для линейных осей X/Y/Z
True
Измерительные линейки FAGOR для поворотных осей A/C
True
Автоматическая централизованная система смазки
True
Ручной пневмопистолет для удаления стружки и СОЖ с детали
True
Система для удаления стружки (два шнека и конвейер с тележкой)
True
Интелектуальная тепловая компенсация шпинделя (c системой ЧПУ Fanuc)
True
Сопло для подачи сжатого воздуха в зону обработки, включение/выключение М-кодом
True
